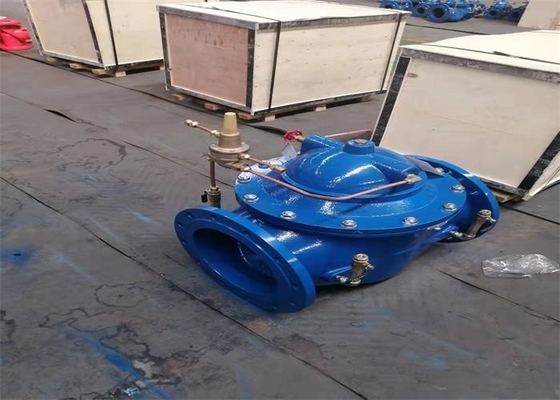

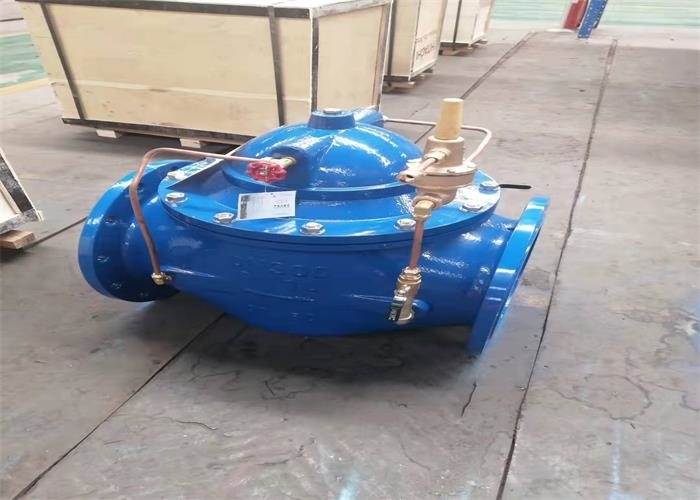

Zawór obejściowy różnicy ciśnień z żeliwa sferoidalnego Zawór konserwujący wodę z kołnierzem końcowym

Wprowadzenie produktów

Zawór równoważący 800X DIFFERENTIAL BYPASS jest zaworem służącym do równoważenia różnicy ciśnień między wodą zasilającą i powrotną w systemach klimatyzacyjnych.Zawór może poprawić wykorzystanie systemu, utrzymać dokładną stałą wartość różnicy ciśnień i może zminimalizować hałas systemu, a także nadmierne uszkodzenie urządzenia różnicowego, różnica ciśnień 800X jest lepsza od innych zaworów równoważących miejsce jest to, że nie ma siłownika, całkowicie polega na własnej różnicy ciśnień medium, aby osiągnąć funkcję systemu bilansującego, oszczędzając energię i przestrzeń instalacyjną, jest inteligentnym zaworem

Rozmiar połączenia

Główne parametry techniczne

Zasada działania

Zawór równoważący obejściowy różnicy ciśnień 800X składa się z głównych zaworów sterujących różnicy ciśnień, zaworów iglicowych, zaworów kulowych i manometrów, tworząc hydrauliczny system rur sterujących.Wewnątrz zaworu głównego znajdują się dwie komory wodne, membranowa komora wodna do przepływu wody, membranowa komora wodna do komory regulacji ciśnienia.Jego zasada działania jest następująca: gdy zmienia się różnica ciśnień między wlotem i wylotem zaworu głównego, zmienia się różnica ciśnień między rurą A i rurą B, zmieniając otwarcie zaworu pilotowego.Gdy różnica ciśnień jest duża, otwarcie zaworu pilotowego jest duże, zwiększa się odpływ wody ze sterowni przez rurę C, zmniejsza się ciśnienie w sterowni zaworu głównego, zwiększa się otwarcie zaworu głównego, a różnica ciśnień między wlot i wylot zaworu głównego stają się małe.Odwrotnie, jeśli różnica ciśnień między wlotem i wylotem zaworu głównego maleje, to otwarcie zaworu pilotowego maleje, ciśnienie w sterowni zaworu głównego rośnie, a otwarcie zaworu głównego maleje i różnica ciśnień zaworu głównego wzrasta.Ten efekt ujemnego sprzężenia zwrotnego stabilizuje różnicę ciśnień między wlotem i wylotem zaworu głównego przy ustawionej wartości.Różnicę ciśnień między wlotem i wylotem zaworu głównego można ustawić, ustawiając otwarcie zaworu iglicowego i ciśnienie sprężyny zaworu sterującego
