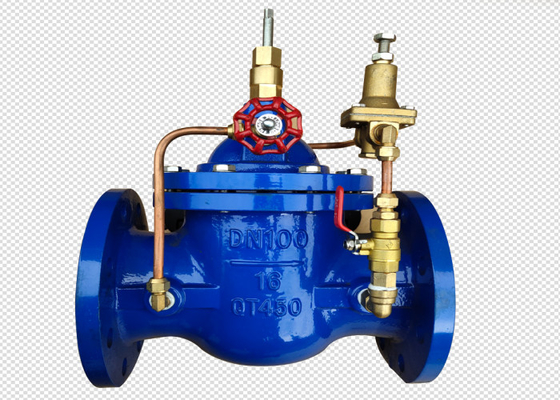

400X Zawór sterujący strumieniem z końcówką kołnierzową 1,6 mpa Zawór do konserwacji wody

Wstęp

Zawór sterujący przepływem 400X to zawór stosowany w równoległym systemie zaopatrzenia w wodę przeciwpożarową i wodę użytkową w celu regulacji kierunku dopływu wody

Struktura i zastosowanie

Zawór sterujący przepływem 400X składa się z zaworu głównego, zaworu regulującego przepływ, zaworu iglicowego, zaworu pilotowego, zaworu kulowego, mikrofiltra i manometru.Hydrauliczna praca automatyczna służy do sterowania i regulacji otwarcia zaworu głównego w celu utrzymania niezmienionego przepływu przez zawór główny.

Ten produkt wykorzystuje samokontrolę hydrauliczną, nie wymaga innych urządzeń i energii, prostą konserwację i stabilną kontrolę przepływu.

Ta seria produktów zaworowych jest szeroko stosowana w wieżowcach, pomieszczeniach mieszkalnych i innych systemach sieci wodociągowych oraz miejskich projektach zaopatrzenia w wodę

zasada działania

Gdy zawór dostarcza wodę od strony wlotowej, woda przepływa przez zawór iglicowy do sterowni zaworu głównego i wypływa z sterowni zaworu głównego do wylotu przez zawór pilotowy i zawór kulowy.W tym momencie główny zawór jest całkowicie otwarty lub pływający.Ustaw zawór regulujący przepływ w górnej części zaworu głównego, aby ustawić określone otwarcie zaworu głównego.Regulując otwarcie zaworu iglicowego i ciśnienie sprężyny zaworu pilotowego, otwarcie zaworu głównego może być utrzymywane na ustawionym otworze, a zawór pilotowy można automatycznie regulować, gdy zmienia się ciśnienie, aby utrzymać niezmieniony przepływ

Wymiar
