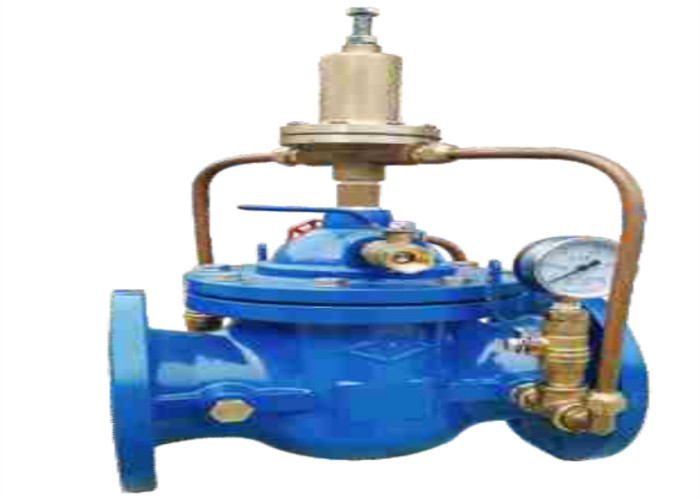

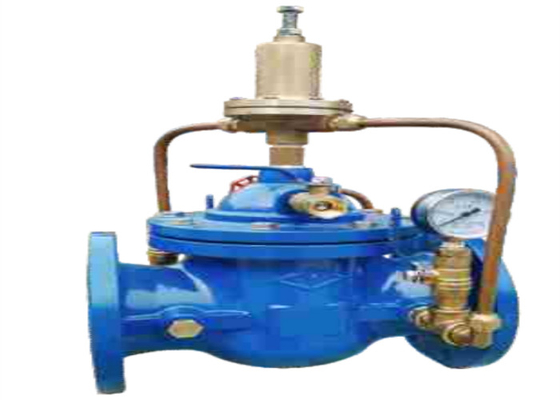

Żeliwo sferoidalne 500X Zawór nadmiarowy ciśnienia na końcu kołnierza Zawór konserwujący wodę

Wstęp

Zawór nadmiarowy i utrzymujący 500X.Stosowany do rurociągów wodociągowych, klimatyzacyjnych i przeciwpożarowych.Medium: woda, temperatura ≤ 80 ℃.Służy do stabilizacji ciśnienia w rurociągu przed zaworem.Gdy ciśnienie przed zaworem przekroczy ciśnienie, zawór główny zostaje otwarty w celu opróżnienia.Gdy ciśnienie w rurociągu spadnie poniżej ustawionej wartości, zawór główny zostaje zamknięty.Wartość ciśnienia można ustawić za pomocą śruby regulacyjnej zaworu pilotowego

Stosowanie

Zawór uwalniający/podtrzymujący ciśnienie może skutecznie uwolnić ciśnienie, które przekracza zadaną wartość bezpieczeństwa pilota zaworu pilotowego w rurociągu, aby zapobiec uszkodzeniu rurociągu i urządzeń.Zawór ten jest używany głównie do uchodzenia ciśnienia z systemu cyrkulacyjnego testowania kontroli przeciwpożarowej w wysokich budynkach, aby uniknąć problemów z systemem z powodu najwyższego ciśnienia hydraulicznego, utrzymuj ciśnienie zasilania głównego zaworu zawsze powyżej jednej ustawionej wartości, aby zapewnić ciśnienie powyżej obszaru zasilania w wodę zaworu głównego

zasada działania

Najpierw ustaw ciśnienie otwarcia zaworu głównego.Poluzuj przeciwnakrętkę zaworu pilotowego, przekręć śrubę zaworu pilotowego zgodnie z ruchem wskazówek zegara, a śruba przesunie się w dół.Sprężyna regulacyjna jest ściskana, aby wywrzeć pewien nacisk na rdzeń zaworu pilotowego.W tym czasie wzrasta ciśnienie otwarcia zaworu głównego.Obrócić śrubę regulacyjną zaworu pilotowego w kierunku przeciwnym do ruchu wskazówek zegara, ciśnienie sprężyny zostanie zwolnione, siła działająca na rdzeń zaworu pilotowego zostanie zmniejszona, a ciśnienie otwarcia zaworu głównego zostanie zmniejszone.Wartość ciśnienia rurociągu przed zaworem głównym można obserwować na manometrze.Po ustawieniu dokręć przeciwnakrętkę

Wraz ze wzrostem ciśnienia przed zaworem wzrasta również ciśnienie w dolnej komorze membrany zaworu sterującego.Po przekroczeniu nastawionej wartości membrana wypycha rdzeń zaworu pilotowego do góry, zawór pilotowy otwiera się, a woda w górnej komorze membrany zaworu głównego jest odprowadzana.Gdy ciśnienie spada, rdzeń zaworu głównego otwiera się pod wpływem różnicy ciśnień między górną i dolną komorą membrany, zawór główny zaczyna opróżniać, a ciśnienie w rurociągu zaczyna spadać

Ciśnienie pod membraną zaworu pilotowego również spada, gdy ciśnienie spada poniżej ustawionej wartości.Pod działaniem sprężyny regulacyjnej.Rdzeń zaworu pilotowego jest zamknięty.Ciśnienie w górnej komorze membrany zaworu głównego stopniowo wzrasta.Ponieważ powierzchnia membrany zaworu głównego jest większa niż powierzchnia rdzenia zaworu głównego, pod działaniem różnicy ciśnień między górną i dolną komorą membrany.Główna szpula jest zamknięta.Główny zawór przestaje opróżniać.

Streszczenie:

1, podczas ustawiania ciśnienia otwarcia stopniowo zwiększaj ciśnienie przed zaworem.Włącz na ustawionej wartości.Zanotuj wartość manometru, a następnie kontynuuj zwiększanie ciśnienia wlotowego.Utrzymuj główny zawór całkowicie otwarty (tzn. przepływ wylotowy głównego zaworu nie wzrośnie).Zapisz ciśnienie wylotowe zaworu głównego.Następnie stopniowo zmniejszaj ciśnienie wlotowe, aż główny zawór zostanie zamknięty i zanotuj ciśnienie ponownego zamknięcia zaworu.

2, powtórz regulację więcej niż dwa razy, aż ciśnienie otwarcia zaworu głównego i ciśnienie wylotowe.Dopóki ciśnienie ponownego osadzenia nie ustabilizuje się.

3, gdy wymagane jest ręczne zmniejszenie ciśnienia.Nadciśnieniowy zawór kulowy na pokrywie zaworu głównego może zostać otwarty i ciśnienie w górnej komorze membrany zaworu głównego spada.Zawór główny jest następnie otwierany w celu uwolnienia ciśnienia, a wylot kulowego zaworu nadmiarowego ciśnienia powinien być podłączony do rowu odwadniającego.

4, gdy różnica ciśnień otwarcia zaworu głównego wynosi p 0,5 MPa, wartość odchylenia wynosi ± 0,02 MPa.Gdy p ≥ 0,5 MPa, wartość odchylenia wynosi ± 0,04 MPa.

5, ciśnienie tłoczenia ≤ 1,08 p (P to wartość ciśnienia otwarcia)

Wymiar
