Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór oszczędzający wodę | Materiał: | Odlewanie, stal nierdzewna |
|---|---|---|---|
| Struktura: | Sprawdzać | Ciśnienie: | Średnie ciśnienie |
| Temperatura mediów: | ≤150 ℃ | Głoska bezdźwięczna: | Para wodna |
| Standardowy lub niestandardowy: | Standard | Kolor: | Żądanie klienta |
| Ciało: | WCB/CF8/CF8M | Wielkość portu: | DN50-DN800 |
| High Light: | Zawór zwrotny ze staliwa 2,zawór zwrotny waflowy WCB 2,zawór zwrotny typu motylkowego ze stali nierdzewnej |
||

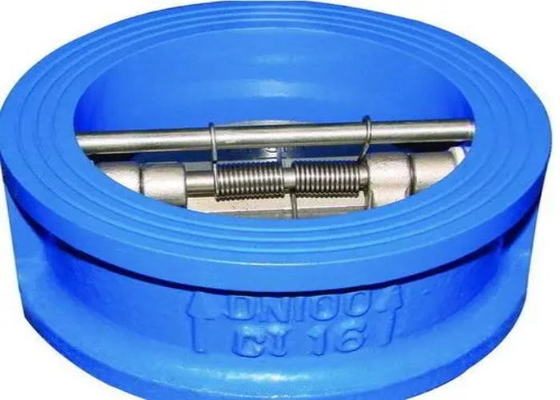

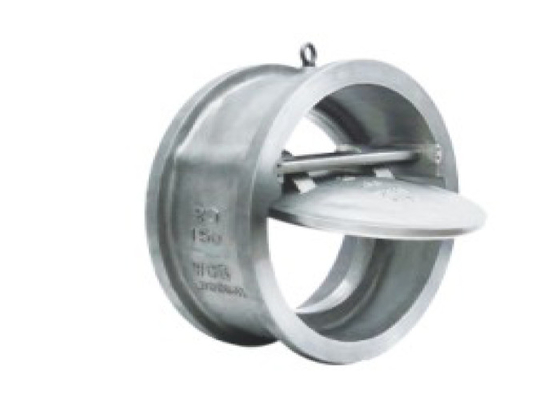

Zawór zwrotny motylkowy odnosi się do zaworu, który automatycznie otwiera i zamyka dysk zaworu w zależności od przepływu samego medium, aby zapobiec cofaniu się medium.Jest również znany jako zawór zwrotny, zawór jednokierunkowy, zawór zwrotny i zawór zwrotny.Zawór zwrotny należy do zaworu automatycznego, który służy głównie do zapobiegania przepływowi wstecznemu medium, odwrotnemu obrotowi pompy i silnika napędowego oraz wyładowaniu medium z pojemnika.Zawór zwrotny może być również użyty na rurociągu do zasilania systemu pomocniczego, w którym ciśnienie może wzrosnąć powyżej ciśnienia systemowego.Zawory zwrotne można podzielić głównie na klapę zwrotną (obrotową zgodnie ze środkiem ciężkości), klapę zwrotną (ruchomą wzdłuż osi) i klapę zwrotną (obrotową wzdłuż środka).
| Projektowanie i produkcja | API 594 |
| Twarzą w twarz | ASME/ANSI B16.1 |
| Koniec kołnierza | ASME/ANSI B16.5 |
| Kontrola | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (cale) | L(mm) | D(mm) | D2(mm) | D3(mm) | NPS (cale) | L(mm) | D(mm) | D2(mm) | D3(mm) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 oba końce kanału zaworu muszą być zablokowane, a pomieszczenie jest suche i wentylowane.Jeśli jest przechowywany przez długi czas, należy często sprawdzać ochronę przed korozją.
2 przed montażem zawór należy oczyścić, a wady powstałe podczas transportu usunąć.
3 podczas instalacji należy dokładnie sprawdzić, czy oznaczenia i tabliczki znamionowe na zaworze spełniają wymagania użytkowe.
4 zawór montowany jest na rurociągu poziomym pokrywą zaworu do góry.
1. Nie obciążaj zaworu zwrotnego w rurociągu.Duży zawór zwrotny powinien być podparty niezależnie, aby zapobiec wpływowi ciśnienia wytwarzanego przez system rur.
2. Podczas instalacji należy zwrócić uwagę, aby kierunek przepływu medium był zgodny z kierunkiem strzałki korpusu zaworu.
3. Pionowe zawory zwrotne tarczowe typu windy należy instalować na rurach pionowych.
4. Poziomy zawór zwrotny z płytą typu windy powinien być zainstalowany na rurociągu poziomym
