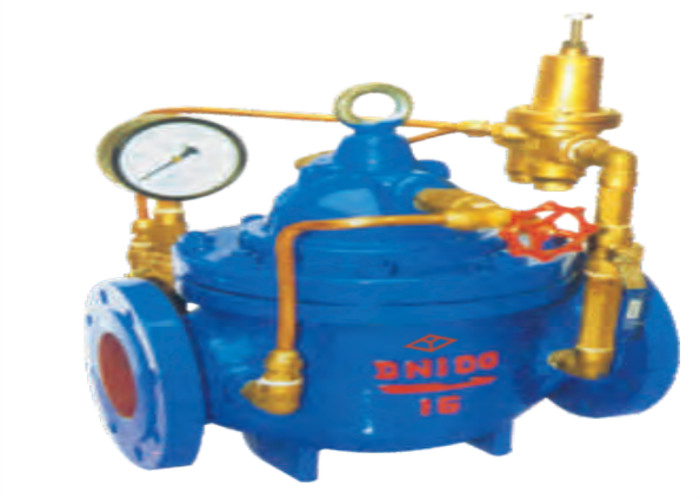

Koniec kołnierza 900X Awaryjny zawór zamykający 1,6 MPa Zawór konserwujący wodę z żeliwa sferoidalnego

Wstęp

Gdy awaryjny zawór odcinający 900X podaje wodę z końca wlotowego, woda przepływa przez zawór iglicowy do sterowni zaworu głównego, a ciśnienie wylotowe działa na zawór pilotowy przez przewód.Gdy ciśnienie wylotowe jest wyższe niż ustawiona wartość sprężyny zaworu pilotowego, zawór pilotowy zamyka się.Gdy sterownia przestanie spuszczać wodę, ciśnienie w sterowni zaworu głównego wzrasta i zawór główny jest zamykany, a ciśnienie wylotowe przestaje rosnąć

zasada działania

Gdy ciśnienie wylotowe zaworu spadnie do wartości ustawionej na sprężynie zaworu pilotowego, zawór pilotowy otwiera się i ze sterowni odpływa woda.Ponieważ odpływ wody z układu zaworów pilotowych jest większy niż dopływ wody przez zawór iglicowy, ciśnienie w sterowni zaworów głównych spada.Ciśnienie wlotowe otwiera główny zawór.W stanie stabilnym dopływ i odpływ wody ze sterowni są takie same, otwarcie zaworu głównego pozostaje niezmienione, a ciśnienie wylotowe stabilne.

Ciśnienie wylotowe można ustawić, regulując sprężynę zaworu sterującego

Stosowanie:

Awaryjny zawór odcinający jest używany do instalacji wodociągowej, która łączy wodę przeciwpożarową i wodę żywą w obszarach mieszkalnych.Gdy potrzebna jest woda gaśnicza, zawór automatycznie zamyka wodę żywą w trybie pilnym, aby zapewnić wodę gaśniczą.Po zakończeniu pożaru zawór zostanie automatycznie otwarty i wznowi dopływ wody żywej, co może zaoszczędzić więcej kosztów w porównaniu z tradycyjnym pojedynczym zaopatrzeniem w wodę przeciwpożarową

Główna część i materiał

Wymiar
