Szczegóły Produktu:
Zapłata:
|

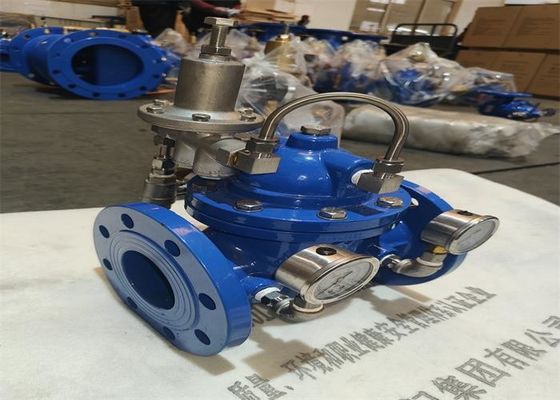

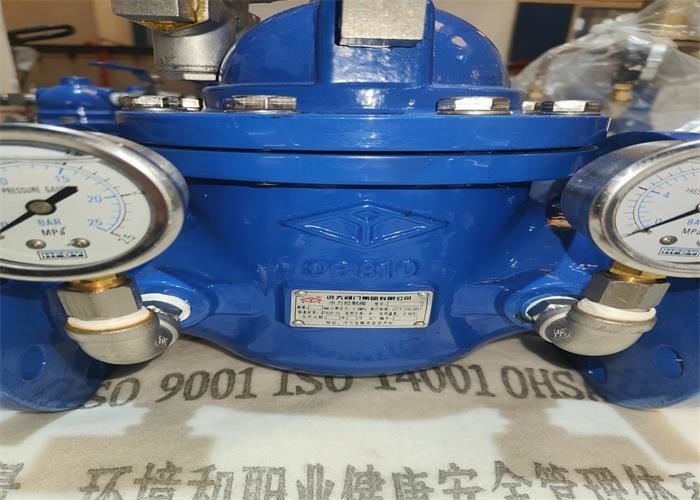

| Nazwa produktu: | Zawór oszczędzający wodę | Materiał korpusu: | Ciągliwy metal |
|---|---|---|---|
| Nacisk: | 1,6 mpa | Funkcjonować: | Regulator obniżonego ciśnienia |
| Kolor: | Niebieski | średni: | woda |
| Temperatura: | ≤80 ℃ | Materiał rury łączącej: | mosiądz |
| High Light: | Zawór regulacji ciśnienia z żeliwa sferoidalnego,zawór regulacji ciśnienia 1,6 MPa |
||
Zawór WLOT P1 WCHODZI DO STEROWNI ZAWORU GŁÓWNEGO PRZEZ ZAWÓR IGŁOWY I CEWNIKOWY 19 (PATRZ RYSUNEK KONSTRUKCYJNY) I WYZNACZA KIERUNEK
Pod ciśnieniem P3.Ciśnienie wylotowe P2 działa pod membraną zaworu pilotowego 13 przez cewnik i jest przeciwne do sprężyny regulacyjnej zaworu pilotowego
Opór.Gdy ciśnienie wylotowe P2 przekroczy ustawioną wartość sprężyny zaworu pilotowego, zawór pilotowy zostaje zamknięty, a wydalanie wody w sterowni wynosi 0.
Kiedy ZMIENNE CIŚNIENIE P3 OSIĄGA MAKSYMALNE, GŁÓWNA TARCZA ŚCIŚNI SIEDZISKO, ZAWÓR REDUKCYJNY ZAMYKA SIĘ, A CIŚNIENIE DOLNE SPADA.Kiedy eksport
Gdy ciśnienie P2 jest mniejsze niż ustawiona wartość sprężyny zaworu pilotowego, zawór pilotowy zostaje otwarty, a woda pod ciśnieniem w sterowni przechodzi przez zawór pilotowy
9. Odprowadzenie do wylotu zaworu.Ze względu na małe otwarcie zaworu iglicowego, prędkość tłoczenia w sterowni jest większa niż prędkość uzupełniania wody pod ciśnieniem na wlocie.
W ten sposób ciśnienie P3 w komorze sterującej jest zmniejszone, a ciśnienie wlotowe P1 pod tarczą zaworu głównego 5 jest zawsze przyłożone do podparcia tarczy zaworu głównego
Otworzyć zawór redukcyjny ciśnienia i zwiększyć ciśnienie wylotowe.Przy stałej regulacji szybkość wyładowania jest równa szybkości nawadniania,
Otwarcie portu głównego zaworu pozostaje niezmienione, a ciśnienie wylotowe jest stabilne.
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1,0 MPa | 1,6 MPa | 2,5 MPa | nacisk |
| 1,5 MPa | 2,4 MPa | 3,75 MPa | ciśnienie testowe ciała |
| 1,1 MPa | 1,76 MPa | 2,75 MPa | ciśnienie testowe uszczelnienia |
| 0,09-0,8 MPa | 0,1-1,2 MPa | 0,15-1,6 MPa | Zakres regulacji ciśnienia wylotowego |
| ≤80℃ | odpowiednia temperatura | ||
| Woda | odpowiednie medium | ||
Korpus zaworu przyjmuje opływową konstrukcję całego kanału, opór płynu jest mały, przepływ, efekt uszczelniający jest dobry, w trybie transmisji przyjęto operację hydrauliczną, to znaczy wykorzystanie ciśnienia wody w rurociągu do automatycznego działania głównego dysku zaworu w górę i ruch w dół, otwarcie zaworu sterującego, wyreguluj ciśnienie wylotowe.Utrzymuj ciśnienie wylotowe na poziomie ustawionym przez sprężynę zaworu sterującego.Gdy ciśnienie wylotowe przekroczy ustawioną wartość, zawór redukcyjny automatycznie zamknie się, aby zapewnić niezmienione ciśnienie wylotowe.Produkt jest idealnym produktem do domowych instalacji wodociągowych, przeciwpożarowych i przemysłowych wodociągów
