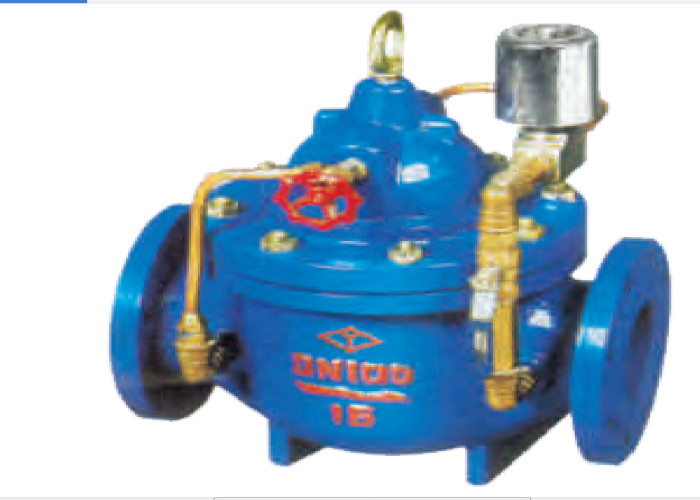

Hydrauliczny elektryczny zawór sterujący z kołnierzem 600X 1,6 MPa Zawór do konserwacji wody

Wstęp

Hydrauliczny elektryczny zawór sterujący 600X służy do zaopatrzenia w wodę, klimatyzacji i systemu rurociągów przeciwpożarowych.Medium: woda, temperatura ≤ 80 ℃.Zawór elektromagnetyczny jest używany jako zawór pilotowy.Gdy elektrozawór jest włączony lub wyłączony, przełącznik zaworu jest kontrolowany przez ciśnienie wody w rurociągu

zasada działania

Część medium na wlocie zaworu przepływa wzdłuż przewodu.Zawór iglicowy.Wejdź do górnej komory membrany.Gdy cewka elektromagnesu jest zasilana, elektromagnes otwiera się.Medium w górnej komorze membrany zaworu głównego przepływa do wylotu wzdłuż elektrozaworu i zaworu kulowego, a ciśnienie w górnej komorze membrany spada.Pod wpływem różnicy ciśnień średnie ciśnienie otwiera rdzeń zaworu głównego i otwiera się zawór główny.Rozpocznij dopływ wody

Gdy cewka elektrozaworu jest wyłączona, elektrozawór pozostaje zamknięty.W tym czasie kanał odpływowy górnej komory membrany zaworu głównego pozostaje zamknięty.Ponieważ powierzchnia membrany jest większa niż powierzchnia rdzenia głównego zaworu, główny zawór jest zamknięty pod wpływem różnicy ciśnień między nimi

W przypadku sterowania poziomem basenu: gdy poziom cieczy spadnie do ustawionego niskiego poziomu, przełącznik poziomu cieczy wysyła sygnał, cewka zaworu elektromagnetycznego jest zasilana, zawór elektromagnetyczny jest otwierany, a następnie otwierany jest zawór główny, aby rozpocząć dopływ wody.Gdy poziom cieczy w basenie osiągnie ustawioną wysokość, pod działaniem wyłącznika poziomu cieczy wysyłany jest sygnał sterujący, a elektrozawór zostaje zamknięty, przez co zamyka się zawór główny i odcina się dopływ wody.Taka cyrkulacja posuwisto-zwrotna utrzymuje stabilny poziom cieczy w basenie w pewnym zakresie
