Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór motylkowy waflowy | Materiał korpusu: | Żeliwo sferoidalne / żeliwo GGG50, żeliwo |
|---|---|---|---|
| Połączenie: | kołnierz / opłatek, opłatek | Standard: | ANSI, API |
| Materiał siedziska: | EPDM | Kolor: | NIEBIESKI, dostosowany |
| Nacisk: | Średnie ciśnienie, niskie ciśnienie | Dysk: | Żeliwo |
| High Light: | żeliwny zawór typu waflowego,rozmiar 80mm zawór typu waflowego,api standardowy zawór motylkowy typu waflowego |
||

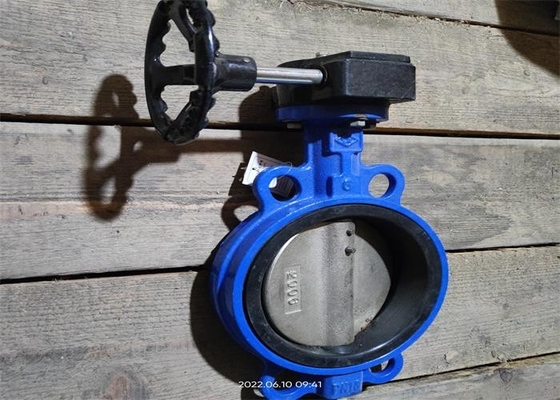

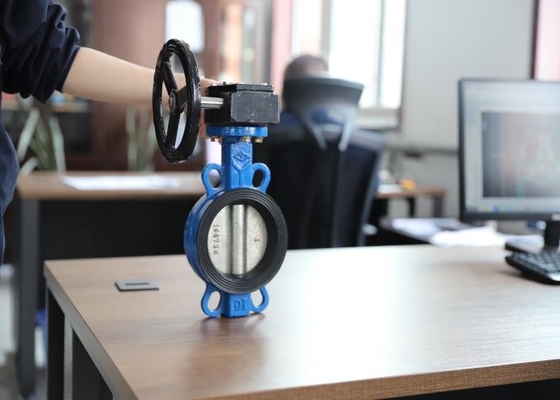

Zawór motylkowy z uchwytem ma prostą konstrukcję, jest mały i lekki i składa się tylko z kilku części.I wystarczy obrócić o 90 °, można szybko otworzyć i zamknąć, prosta obsługa, a zawór ma dobre właściwości kontroli płynu.Gdy przepustnica jest w pozycji całkowicie otwartej, grubość płyty motylkowej jest jedynym oporem, gdy medium przepływa przez korpus zaworu, więc spadek ciśnienia generowany przez zawór jest mały, dzięki czemu ma lepszą charakterystykę kontroli przepływu.
| ROZMIAR | A | B | Ł | φD1 | φD3 | H |
| 1,5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Ciało | Szare żelazo |
| Siedzenie | EPDM/NBR/PTFE |
| Dysk | Stal nierdzewna/Żeliwo sferoidalne |
| TRZON | SS420 /304/316 |
| Twarzą w twarz | ISO 5752/API 609 |
| Końcówka kołnierza | BS10 |
1. Struktura przyjmuje strukturę półosiową, operacja 90 stopni jest szybka do otwarcia;Płyta ma wysoką wytrzymałość, duży obszar przepływu, mały opór przepływu i oszczędność energii.
2. Medium może przepływać z obu stron zaworu tarczowego kołnierza w dowolnym kierunku, może osiągnąć cel połączenia lub odcięcia.
3. Brak konstrukcji sworznia stożkowego: połączenie transmisyjne między wałem zaworu a płytką zaworu przyjmuje formę połączenia sześciokątnego, co skutecznie rozwiązuje wycieki i odpadanie ukrytych niebezpieczeństw oryginalnego sworznia stożka zaworu środkowej linii, znacznie poprawia uszczelnienie zaworu wydajność i bezpieczeństwo działania oraz całkowicie rozwiązuje problem wypadania z oryginalnego sworznia stożkowego zaworu motylkowego środkowej linii.
4. Dobra skuteczność uszczelniania: ponieważ zawór nie przyjmuje konstrukcji sworznia, całkowicie rozwiązuje problem wycieku sworznia stożkowego oryginalnej przepustnicy środkowej linii;Gniazdo zaworu przyjmuje integralny proces wulkanizacji.Z jednej strony rozwiązano problem nieszczelności między gniazdem zaworu a korpusem występujący w próbie ciśnieniowej oryginalnego zaworu linii środkowej.Z drugiej strony, boczna powierzchnia uszczelniająca wulkanizowanego gniazda jest szersza i dodano trzy wodne linie uszczelniające typu O-ring, aby uszczelnienie z kołnierzem rury było bardziej niezawodne.Uszczelka kołnierza zostaje zachowana.
1. Zawór jest instalowany na rurociągu w celu otwierania i zamykania, a także może być używany do regulacji i dławienia.
2. Zawór można zamontować w dowolnym kierunku.
3. Przed instalacją należy oczyścić rurę i wnękę zaworu.
4. Zawór po zamontowaniu nie może być narażony na działanie dużych sił zewnętrznych.
5. Zawór jest instalowany na rurociągu, który jest zamknięty przez długi czas i powinien być regularnie otwierany i zamykany.
6. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zastosować zabezpieczenie izolacyjne;Ponieważ zawór końcowy powinien być używany z ogrzewaniem rury lub płaszcza, aby temperatura ścianki rury nie spadła poniżej 0 ℃.
7. Surowo zabrania się instalowania i używania w rurociągu w warunkach wibracji lub gwałtownej zmiany temperatury medium.
8. Warunki eksploatacyjne muszą być zgodne z wymaganiami specyfikacji eksploatacyjnej
