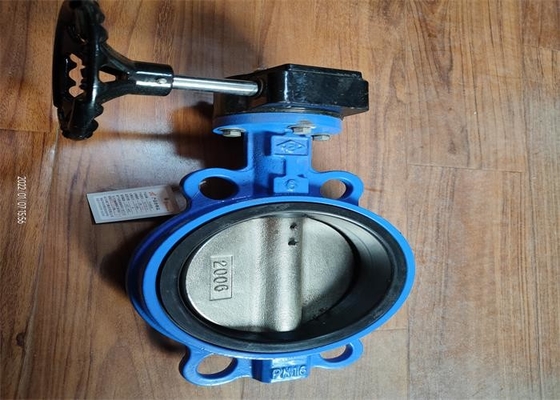

| Nazwa produktu: | Zawór motylkowy waflowy | połączenie: | Opłatek |
|---|---|---|---|
| Materiał płyty: | Żeliwo/żeliwo sferoidalne | Wielkość portu: | DN50 do DN600 |
| Materiał korpusu: | Żeliwo sferoidalne/żeliwo GGG50 | Temperatura mediów: | 10-80 ℃ |
| Moc: | podręcznik | Głoska bezdźwięczna: | Woda |
| Kolor: | NIEBIESKI, dostosowany | Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) |
| High Light: | Zawór motylkowy z przekładnią ślimakową,zawór motylkowy z waflami szpilkowymi,zawór motylkowy z przekładnią ślimakową 1 |
||
Zawór ten służy głównie do odcinania płynu, może być również zaprojektowany do funkcji regulacji i odcinania płynu.użytkownik może wybrać typ szpilki lub bez szpilki w zależności od różnych wymagań.
| Ciało | Żeliwo sferoidalne Gery |
| Siedziba | NBR/EPDM |
| Dysk | Ciągliwy metal |
| Trzon | Stal Stal nierdzewna |
| DN | ф | h | b | Z-фd | L |
| DN50 (2" ) | 125 | 200 | 220 | 4-ф18 | 43 |
| DN65 (2,5" ) | 145 | 220 | 220 | 4-ф18 | 46 |
| DN80 (3") | 160 | 230 | 220 | 4-ф18 | 46 |
| DN100 (4" ) | 180 | 240 | 220 | 4-ф18 | 52 |
| DN125 (5") | 210 | 250 | 268 | 4-ф18 | 56 |
| DN150 (6") | 240 | 265 | 268 | 4-ф23 | 56 |
| DN200 (8") | 295 | 310 | 289 | 4-ф23 | 60 |
| DN250 (10" ) | 355 | 340 | 289 | 4-ф25 | 68 |
| DN300 (12" ) | 410 | 380 | 289 | 4-ф30 | 78 |
| DN35O (14" ) | 470 | 420 | 289 | 4-ф30 | 78 |
| DN400 (16" ) | 515 | 522 | 363 | 4-ф31 | 88 |
| DN450 (18") | 565 | 536 | 363 | 4-ф31 | 106 |
| DN500 (20" ) | 620 | 604 | 363 | 4-ф31 | 132 |
| DN600 (24") | 725 | 695 | 427 | 4-ф34 | 154 |
| DN700 | 840 | 811 | 482 | 4-M27 | 165 |
| DN800 | 952 | 893 | 482 | 4-M30 | 190 |
| DN900 | 1050 | 903 | 529 | 4-M30 | 211 |
| DN1000 | 1160 | 983 | 529 | 4-M33 | 224 |
