Szczegóły Produktu:
Zapłata:
|

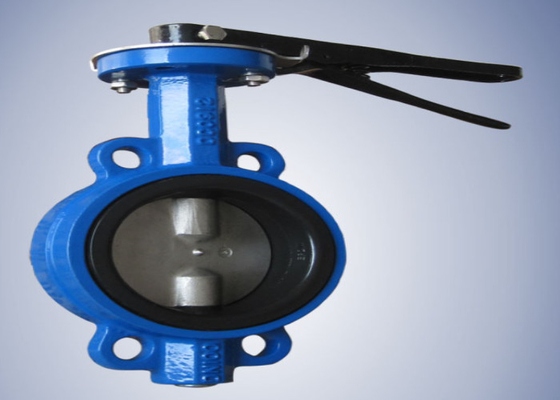

| Nazwa produktu: | Zawór motylkowy waflowy | Materiał korpusu: | Żeliwo/żeliwo sferoidalne |
|---|---|---|---|
| Moc: | uchwyt (żelazko) | Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) |
| Kolor: | NIEBIESKI, dostosowany, szary | Rozmiar: | DN50~350 |
| połączenie: | Opłatek | Dysk: | Ciągliwy metal |
| Temperatura mediów: | 10-80 ℃ | Głoska bezdźwięczna: | Woda |
| High Light: | Antykorozyjny zawór motylkowy z żeliwa sferoidalnego,zawór motylkowy z bezpinowego żeliwa sferoidalnego,szary motylkowy zawór waflowy |
||
Zawór motylkowy bezkołkowy z półwałem ma zalety prostych właściwości konstrukcyjnych, wydajności serwisowej i szerokiego zakresu zastosowań.Produkt może być instalowany na wszystkich gazociągach, cieczach, półpłynnych, proszkach stałych i zbiornikach w przemyśle chemicznym, spożywczym, biomedycznym, tekstylnym, papierniczym, hydroenergetycznym, statkach, wodociągach i odwodnieniach miejskich. , huty, zasoby odnawialne i inne systemy i mogą być używane jako urządzenia regulujące i zamykające
1. Podczas instalacji dysk zaworu powinien zatrzymywać się w pozycji zamkniętej.
2. Pozycję otwarcia należy potwierdzić zgodnie z kątem obrotu płytki motylkowej.
3. W przypadku zaworu motylkowego z zaworem obejściowym, przed otwarciem należy otworzyć beztrzpieniowy zawór motylkowy waflowy.
4. Montaż należy przeprowadzić zgodnie z instrukcją montażu i obsługi producenta.Zawór motylkowy o dużej wadze powinien być wyposażony w solidny fundament
| DN | A | b | L | фD1 | фD3 | h |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42.04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3”) | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4”) | 114 | 200 | 52.07 | 90 | 55,25 | 32 |
| DN125 (5”) | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8”) | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
