Szczegóły Produktu:
Zapłata:
|

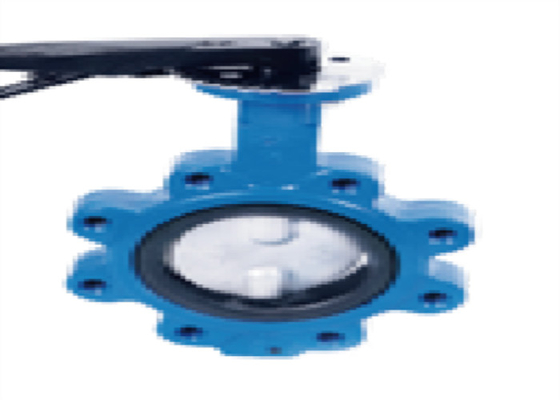

| Nazwa produktu: | Zawór motylkowy waflowy | materiał łodygi: | Stal nierdzewna |
|---|---|---|---|
| Materiał uchwytu: | Żelazo | pierścień: | NBR |
| Materiał korpusu: | Ciągliwy metal | Głoska bezdźwięczna: | Woda |
| Temperatura mediów: | 10-80 ℃ | Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) |
| Kolor: | NIEBIESKI, dostosowany | Rozmiar: | DN50~350 |
| High Light: | Zawór motylkowy waflowy dzielony,zawór motylkowy waflowy z żeliwa,zawór motylkowy waflowy bezpinowy |
||
1. Podczas instalacji dysk zaworu powinien zatrzymywać się w pozycji zamkniętej.
2. Pozycję otwarcia należy potwierdzić zgodnie z kątem obrotu płytki motylkowej.
3. W przypadku zaworu motylkowego z zaworem obejściowym, przed otwarciem należy otworzyć beztrzpieniowy zawór motylkowy waflowy.
4. Montaż należy przeprowadzić zgodnie z instrukcją montażu i obsługi producenta.Zawór motylkowy o dużej wadze powinien być wyposażony w solidny fundament
| Ciało | Żeliwo / żeliwo sferoidalne |
| Dysk | Żeliwo sferoidalne/stal nierdzewna |
| Trzon | Stal nierdzewna |
| Siedziba | NBR/EPDM/PTFRE |
Twarzą w twarz: ISO 5752 / API 609 / DIN3202
Koniec kołnierza: BS 10 Tabela D / tabela E / DIN 2501 PN10
| Ciśnienie nominalne | 1,0/1,6 (mpa) |
| Test uszczelnienia (woda) | 1,1 / 1,76 mpa |
| Test powłoki (woda) | 1,5/2,4 mpa |
| DN | A | b | L | фD1 | фD3 | h |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42.04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3”) | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4”) | 114 | 200 | 52.07 | 90 | 55,25 | 32 |
| DN125 (5”) | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8”) | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
