Szczegóły Produktu:
Zapłata:
|

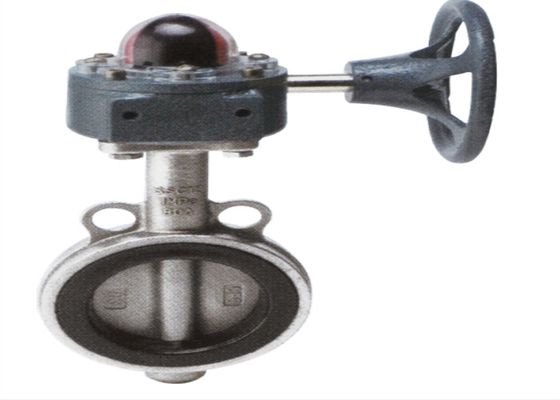

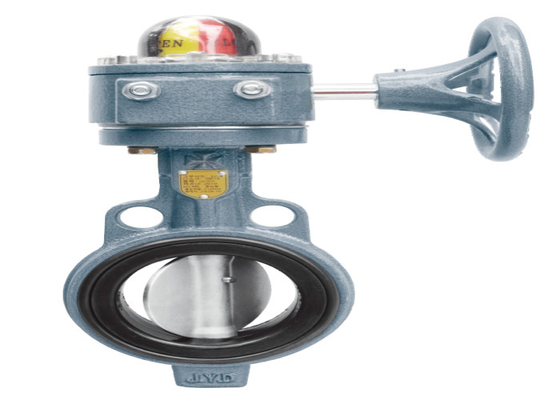

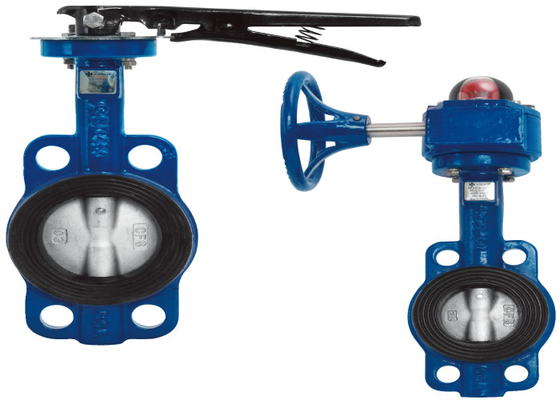

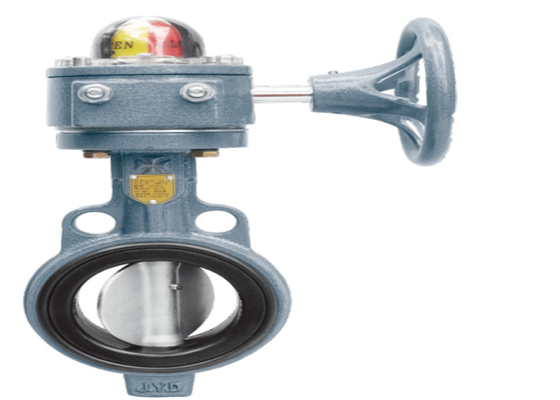

| Nazwa produktu: | Zawór motylkowy waflowy | Połączenie: | waflowy / kołnierzowy, waflowy |
|---|---|---|---|
| Standard: | JIS | Materiał płyty: | Stal nierdzewna |
| Kolor: | dostosowany, szary | Moc: | kółko ręczne |
| Struktura: | Motyl, Opłatek | Materiał korpusu: | Żeliwo sferoidalne / żeliwo GGG50, żeliwo |
| High Light: | Jis standardowy zawór motylkowy typu przekładniowego,zawór motylkowy typu 250 mm,zawór motylkowy typu waflowego ze stali nierdzewnej |
||
Zawór może być szeroko stosowany w miejskich sieciach rurociągów, systemach podgrzewania wody, budownictwie i innych branżach systemów czystej wody, może być szybko podłączony lub odcięty od medium i może szybko regulować przepływ medium.Zawór może być stosowany w rurociągach lub urządzeniach z medium niekorozyjnym do zamykania, łączenia i regulacji przepływu.
| Rozmiar | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Ł | 42 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 |
| H | 196 | 162 | 171 | 180 | 199 | 212 | 228 | 464 | 494 | 499 | 520 |
| Ciało | Szare żelazo |
| Siedzenie | EPDM |
| Dysk | Stal nierdzewna |
| Stosowany płyn | Woda |
| Ciśnienie robocze | Mniej niż 10kgf/cm² |
| Obowiązująca temperatura | mniej niż 80 ℃ |
| Metoda połączenia | Kołnierz 10 tys |
1. Struktura przyjmuje strukturę półosiową, operacja 90 stopni jest szybka do otwarcia;Płyta ma wysoką wytrzymałość, duży obszar przepływu, mały opór przepływu i oszczędność energii.
2. Medium może przepływać z obu stron zaworu tarczowego kołnierza w dowolnym kierunku, może osiągnąć cel połączenia lub odcięcia.
3. Brak konstrukcji sworznia stożkowego: połączenie transmisyjne między wałem zaworu a płytką zaworu przyjmuje formę połączenia sześciokątnego, co skutecznie rozwiązuje wycieki i odpadanie ukrytych niebezpieczeństw oryginalnego sworznia stożka zaworu środkowej linii, znacznie poprawia uszczelnienie zaworu wydajność i bezpieczeństwo działania oraz całkowicie rozwiązuje problem wypadania z oryginalnego sworznia stożkowego zaworu motylkowego środkowej linii.
4. Dobra skuteczność uszczelniania: ponieważ zawór nie przyjmuje konstrukcji sworznia, całkowicie rozwiązuje problem wycieku sworznia stożkowego oryginalnej przepustnicy środkowej linii;Gniazdo zaworu przyjmuje integralny proces wulkanizacji.Z jednej strony rozwiązano problem nieszczelności między gniazdem zaworu a korpusem występujący w próbie ciśnieniowej oryginalnego zaworu linii środkowej.Z drugiej strony, boczna powierzchnia uszczelniająca wulkanizowanego gniazda jest szersza i dodano trzy wodne linie uszczelniające typu O-ring, aby uszczelnienie z kołnierzem rury było bardziej niezawodne.Uszczelka kołnierza zostaje zachowana.
1. Zawór jest instalowany na rurociągu w celu otwierania i zamykania, a także może być używany do regulacji i dławienia.
2. Zawór można zamontować w dowolnym kierunku.
3. Przed instalacją należy oczyścić rurę i wnękę zaworu.
4. Zawór po zamontowaniu nie może być narażony na działanie dużych sił zewnętrznych.
5. Zawór jest instalowany na rurociągu, który jest zamknięty przez długi czas i powinien być regularnie otwierany i zamykany.
6. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zastosować zabezpieczenie izolacyjne;Ponieważ zawór końcowy powinien być używany z ogrzewaniem rury lub płaszcza, aby temperatura ścianki rury nie spadła poniżej 0 ℃.
7. Surowo zabrania się instalowania i używania w rurociągu w warunkach wibracji lub gwałtownej zmiany temperatury medium.
8. Warunki eksploatacyjne muszą być zgodne z wymaganiami specyfikacji eksploatacyjnej
