Szczegóły Produktu:
Zapłata:
|

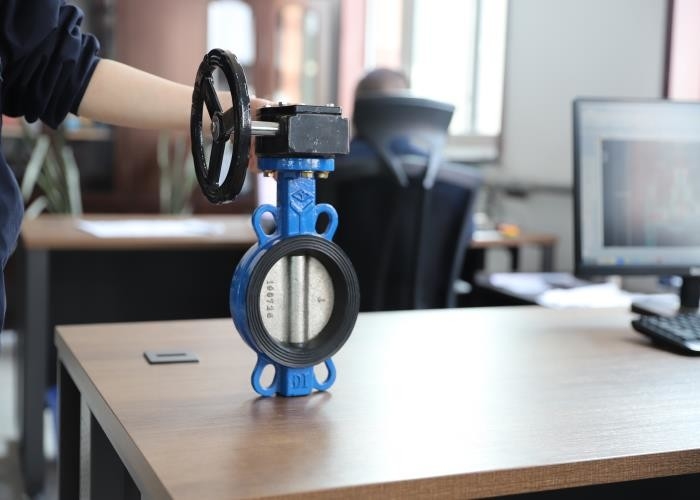

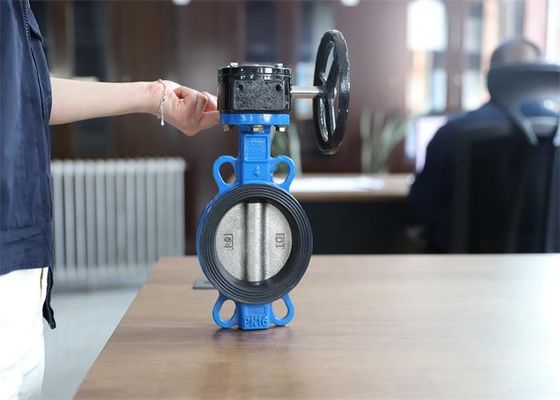

| Nazwa produktu: | Zawór motylkowy waflowy | Kolor: | NIEBIESKI, dostosowany |
|---|---|---|---|
| Rozmiar: | DN50~250 | Połączenie: | Opłatek |
| średni: | woda | Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) |
| Materiał korpusu: | Odlewanie żelaza | Moc: | Uchwyt |
| High Light: | Zawór motylkowy waflowy dn100,zawór motylkowy waflowy emdp,zawór motylkowy typu waflowego dn100 |
||
Zawór ten jest szeroko stosowany w instalacjach wodociągowych i odwadniających, budynkach przeciwpożarowych i innych systemach na wszelkiego rodzaju rurociągach, zwłaszcza w rurociągu przeciwpożarowym.Zawór ten może być stosowany w rurociągach lub urządzeniach do mediów niekorozyjnych, jako przejęcie, podłączenie i regulacja przepływu.
| Nacisk | 1,0/1,6 MPa |
| Rozmiar | DN50~DN250 |
| Temperatura | ≤80℃ |
| Średni | czysta woda |
| Standard projektowania | GB/T12238 |
| Standardowa twarz w twarz | GB/T12221 |
| Zakończ połączenie standardowe | JB/T 17241.6 |
| Kontrola i badania | GB/T 13927 |
| Rodzaj | DN | A | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
1. Rozmiar struktury jest zgodny z GB / T12221, mały rozmiar, niewielka waga, łatwa w obsłudze.
2. Struktura przyjmuje strukturę pół wału, działanie 90 stopni i szybkie otwieranie;Płyta ma wysoką wytrzymałość, dużą powierzchnię przepływu, mały opór przepływu i oszczędność energii.
3. Medium może płynąć z obu stron kołnierza zaworu tarczowego w dowolnym kierunku, co może osiągnąć cel połączenia lub odcięcia.
4. Moment obrotowy jest mały, oszczędzający pracę i lekki.
5. Liczba eksperymentów otwierania i zamykania jest ponad dziesięć tysięcy razy, z długą żywotnością.
5. Osiągnięto całkowite uszczelnienie, a wyciek gazu wynosi zero.
1. Zawór jest połączeniem zaciskowym, zawór składa się z korpusu zaworu, płyty tarczy, wału zaworu, uchwytu i innych części.
2. Zawór obraca uchwyt o 90 °, wałek zaworu również się obraca, wałek zaworu napędza płytkę motylkową, aby otworzyć lub zamknąć, tarczę i uchwyt do regulacji przepływu.
