Szczegóły Produktu:
Zapłata:
|

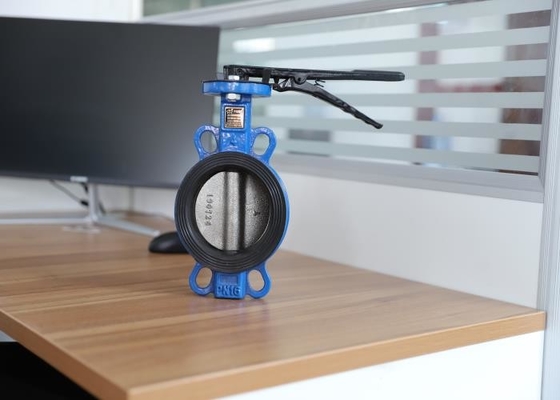

| Nazwa produktu: | Zawór motylkowy waflowy | połączyć: | Opłatek |
|---|---|---|---|
| Dysk: | Żeliwo | Kolor: | Niebieski, pytanie klienta |
| średni: | Woda, czysta woda | Rozmiar: | DN40~DN200 |
| Temperatura mediów: | Normalna temperatura, 10-80 ℃ | Moc: | Uchwyt |
| High Light: | Zawór typu waflowego dn200,zawór typu waflowego z żeliwa,zawór motylkowy typu waflowego dn200 |
||
Zawór może być szeroko stosowany w miejskiej sieci rur, instalacji wodno-kanalizacyjnej, budownictwie i innych gałęziach przemysłu czystej wody, nie tylko może szybko podłączyć lub odciąć medium, ale także szybko dostosować przepływ medium.Zawór ten może być stosowany w rurociągu lub wyposażeniu mediów niekorozyjnych, jako przejęcie, podłączenie i regulacja przepływu
| Rodzaj | DN | A | B | Z-Φd | L | |
| D71X-10/16 | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |

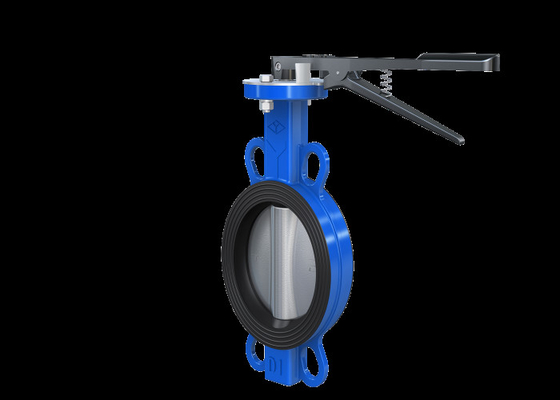

1. Zawór jest połączeniem zaciskowym, zawór składa się z korpusu zaworu, płyty tarczy, wału zaworu, uchwytu i innych części.
2. Zawór obraca uchwyt o 90 °, wałek zaworu również się obraca, wałek zaworu napędza płytkę motylkową, aby otworzyć lub zamknąć, tarcza i uchwyt do regulacji przepływu
| Częściowe imię | Materiał |
| Ciało | Ciągliwy metal |
| Siedzenie | Żeliwo sferoidalne (EPDM) |
| Dysk | Ciągliwy metal |
| Trzon | Stal węglowa, stal nierdzewna |
