Szczegóły Produktu:
Zapłata:
|

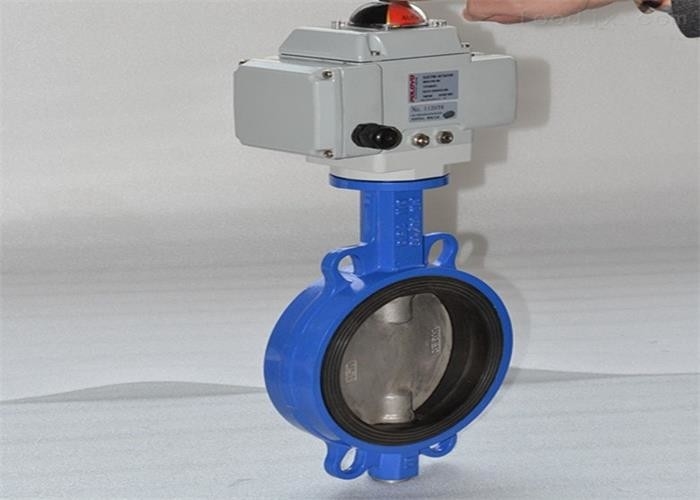

| Nazwa produktu: | Zawór motylkowy waflowy | Materiał korpusu: | Żeliwo sferoidalne/żeliwo GGG50 |
|---|---|---|---|
| Wielkość portu: | DN50-DN800 | Standard: | DIN, ANSI, API, JIS, BS (GB) |
| Kolor: | NIEBIESKI, dostosowany | połączenie: | opłatek / kołnierz |
| Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) | Średni: | Woda |
| High Light: | Przepustnica z żeliwa waflowego,Przepustnica z żeliwa sferoidalnego elektrycznego,Przepustnica z napędem elektrycznym 1 |
||
Zawór ma szerokie zastosowanie w różnego rodzaju rurociągach wodociągowych i kanalizacyjnych, systemach przeciwpożarowych budynków i innych, zwłaszcza w rurociągach przeciwpożarowych.Zawór może być stosowany w rurociągach lub urządzeniach z niekorozyjnymi mediami do przechwytywania, łączenia i regulacji przepływu.
1. Zawór jest połączeniem typu wafel.Zawór składa się z korpusu zaworu, płyty tarczy, wału zaworu, urządzenia elektrycznego i innych części.
2. Gdy urządzenie elektryczne jest obsługiwane, wałek zaworu również się obraca.Wał zaworu napędza płytkę motylkową w celu otwarcia lub zamknięcia.Ze względu na charakterystykę urządzenia elektrycznego przepływ można dowolnie regulować
1.Zawór jest instalowany na rurociągu do otwierania i zamykania, regulacji i dławienia.
2. Zawór można zamontować w dowolnym kierunku.
3. Przed instalacją oczyścić wewnętrzną wnękę rur i zaworów.
4. Zawór nie może być poddany działaniu dużej siły zewnętrznej po instalacji.
5. Zawór jest zainstalowany na długotrwale zamkniętym rurociągu, a czynność otwierania i zamykania należy wykonywać regularnie.
6. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zapewnić ochronę izolacji termicznej;Gdy jest używany jako zawór końcowy, do ogrzewania należy zastosować rurę towarzyszącą lub płaszcz, aby temperatura ścianki rury nie była niższa niż 0 ℃.
7. Surowo zabrania się instalowania i używania na drganiach łożysk rurociągu lub gwałtownych zmianach temperatury medium.
8. Warunki pracy muszą być zgodne z wymaganiami specyfikacji wydajności
| 型号. |
公称 通径. DN |
尺寸. | ||
| Ф. | Z-Φd | b | ||
| D971X-10/16 | 50 | 125 | 4-Φ18 | 43 |
| 65 | 145 | 4-Φ18 | 46 | |
| 80 | 160 | 8-Φ18 | 46 | |
| 100 | 180 | 4-Φ18 | 52 | |
| 125 | 210 | 4-Φ18 | 56 | |
| 150 | 240 | 4-Φ23 | 56 | |
| 200 | 295 | 4-Φ23 | 60 | |
| 250 | 355 | 4-Φ25 | 68 | |
| 300 | 410 | 4-Φ30 | 78 | |
| 350 | 470 | 4-Φ30 | 78 | |
| 400 | 515 | 4-Φ31 | 88 | |
| 450 | 565 | 4-Φ31 | 106 | |
| 500 | 620 | 4-Φ31 | 132 | |
| 600 | 725 | 4-Φ34 | 154 | |
| 700 | 840 | 4-M27 | 165 | |
| 800 | 952 | 4-M30 | 190 | |
