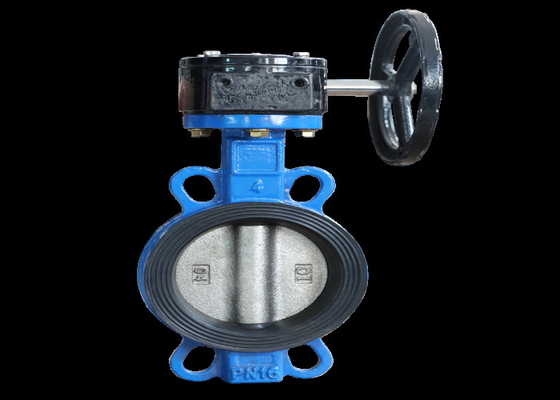

Zawór motylkowy z napędem ślimakowym z żeliwa, bez sworznia

Wstęp

Płyta motylkowa przepustnicy waflowej jest instalowana w kierunku średnicy rurociągu.W cylindrycznym kanale korpusu przepustnicy płyta motylkowa w kształcie dysku obraca się wokół osi z kątem obrotu 0 ° - 90 °, co może pełnić rolę regulacji przepływu.Gdy płyta motylkowa obróci się do 90 °, zawór osiąga maksymalne otwarcie.Zawór motylkowy waflowy ma zalety prostej konstrukcji, małej objętości i niewielkiej wagi.Składa się tylko z kilku części.Co więcej, można go szybko otwierać i zamykać, obracając o 90 °, co jest proste w obsłudze.Jednocześnie zawór ma dobre właściwości kontroli płynów.

Cechy konstrukcyjne zaworu motylkowego waflowego

① Unikalna konstrukcja mimośrodu trójdrożnego nie powoduje przenoszenia tarcia między powierzchniami uszczelniającymi i przedłuża żywotność zaworu.

② Uszczelnienie elastyczne generowane przez moment obrotowy.

③ Pomysłowa konstrukcja w kształcie klina sprawia, że ​​zawór ma funkcję automatycznego uszczelniania coraz bardziej szczelnego zamykania, a między powierzchniami uszczelniającymi występuje kompensacja i zerowy przeciek.

④ Mała objętość, niewielka waga, lekka obsługa i łatwa instalacja.

⑤ Urządzenia pneumatyczne i elektryczne mogą być konfigurowane zgodnie z wymaganiami użytkownika w celu zaspokojenia potrzeb zdalnego sterowania i sterowania programowego.

⑥ Materiał części zamiennych może mieć zastosowanie do różnych mediów i może być wyłożony w celu ochrony przed korozją (wykładzina F46, gxpp, Po, itp.).

⑦ Ciągła dywersyfikacja struktury: zgrzewanie zaciskowe, kołnierzowe i doczołowe.

Długość konstrukcyjna zaworu powinna być zgodna z przepisami GB12221-1989, a rozmiar połączenia kołnierzowego powinien być zgodny z przepisami JB / t79-1994
