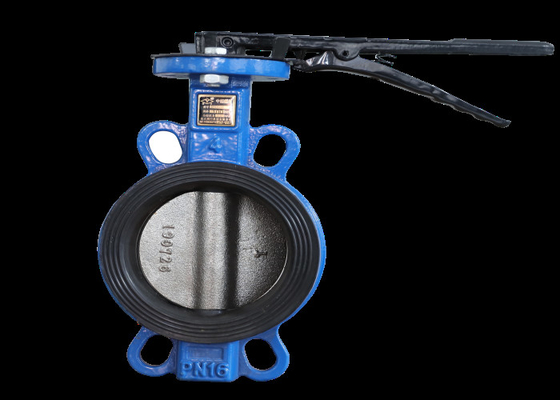

Żeliwna rękojeść Power-Bez sworzniowej przepustnicy ciśnieniowej 1,0/1,6 MPa

Wstęp

Płyta motylkowa przepustnicy waflowej jest instalowana w kierunku średnicy rurociągu.W cylindrycznym kanale korpusu przepustnicy płyta motylkowa w kształcie dysku obraca się wokół osi z kątem obrotu 0 ° - 90 °, co może pełnić rolę regulacji przepływu.Gdy płyta motylkowa obróci się do 90 °, zawór osiąga maksymalne otwarcie.Zawór motylkowy waflowy ma zalety prostej konstrukcji, małej objętości i niewielkiej wagi.Składa się tylko z kilku części.Co więcej, można go szybko otwierać i zamykać, obracając o 90 °, co jest proste w obsłudze.Jednocześnie zawór ma dobre właściwości kontroli płynów.

porównanie wydajności

Która ze zwykłej przepustnicy i zasuwy o tym samym ciśnieniu nominalnym i średnicy nominalnej ma lepszą szczelność i nie jest łatwa do przeciekania?

Szczelność zasuwy jest lepsza niż w przypadku zaworu motylkowego, ale niektórzy producenci mają dobre właściwości uszczelniające zaworu motylkowego.

Zasuwa ma dużą objętość i zajmuje dużą przestrzeń.

Zawór motylkowy ma małą objętość i małą przestrzeń.

Konkretny dobór powinien również uwzględniać temperaturę medium, uszczelnienie i uszczelnienie zaworu.

Zawory motylkowe o średnicy nominalnej większej niż 50 są określone w specyfikacji.

Wysokowydajny ręczny zawór motylkowy przyjmuje podwójną mimośrodową i specjalną eliptyczną konstrukcję uszczelniającą ze stożkiem pochyłym.Wzór użytkowy rozwiązuje tę wadę, że powierzchnia uszczelniająca tradycyjnego mimośrodowego zaworu motylkowego nadal znajduje się w ślizgowym tarciu stykowym w momencie otwierania i zamykania 0 ° ~ 10 °, realizuje efekt, że powierzchnia uszczelniająca płytki motylkowej jest oddzielona w moment otwarcia, a efekt uszczelnienia zamyka się w momencie zamknięcia styku, aby przedłużyć żywotność i osiągnąć najlepszą skuteczność uszczelnienia.

Wymiar
