Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór motylkowy waflowy | Materiał: | HT200/QT450 |
|---|---|---|---|
| Kolor: | Niebieski | Rozmiar: | 2''-12'' |
| Ciśnienie robocze: | 1,0-1,6 MPa (10-25 barów) | Średni: | Woda |
| połączenie: | Opłatek | Standard: | DIN, API, BS |
| Tryb otwierania: | Uchwyt | Temperatura: | ≤80 ℃ |
| High Light: | 2-calowy zawór motylkowy waflowy,zawór motylkowy DIN waflowy,2-calowy zawór motylkowy API |
||

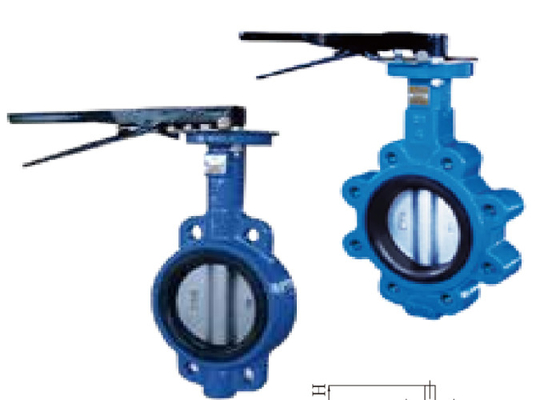

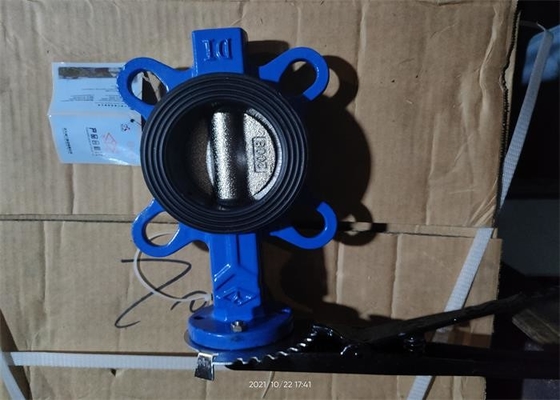

API / DIN Standard / materiał żeliwny / PN1.0 / PN1.6Mpa Bezpinowy zawór motylkowy waflowy
Płytka motylkowa przepustnicy rączki jest montowana w kierunku średnicy rurociągu.W cylindrycznym kanale korpusu przepustnicy płyta motylkowa w kształcie dysku obraca się wokół osi z kątem obrotu 0 ° - 90 °.Kiedy obraca się do 90 °, zawór jest całkowicie otwarty.Ten zawór jest zwykle instalowany poziomo
| Rozmiar | DN | A | b | L | фD1 | фD3 | h |
| 1,5" | 40 | 69 | 136 | 32 | 65 | 35,25 | 32 |
| 2" | 50 | 80 | 161 | 42,0 | 65,0 | 35,25 | 32 |
| 2-1/2" | 65 | 89 | 175 | 44,7 | 65,0 | 35,25 | 32,0 |
| 3" | 80 | 95 | 181 | 45,2 | 65,0 | 35,25 | 32,0 |
| 4" | 100 | 114 | 200 | 52,1 | 90,0 | 55,25 | 32,0 |
| 5" | 125 | 127 | 213 | 54 | 90,0 | 55,25 | 32,0 |
| 6" | 150 | 139 | 226 | 55,8 | 90,0 | 55,25 | 32,0 |
| 8" | 200 | 175 | 260 | 60,6 | 125,0 | 70,25 | 40,0 |
| 10" | 250 | 203 | 292 | 65,6 | 125,0 | 70,25 | 40,0 |
| 12" | 300 | 242 | 337 | 77 | 125,0 | 70,25 | 40 |
| Ciśnienie normalne | 1,0/1,6 MPa |
| Odpowiednia temperatura | ≤ 80°C |
| Test pieczęci | 1,7/1,8 MPa |
| Test powłoki | 1,5/2,4mpa |
| Odpowiednie medium: | woda |
Służy do gazociągów w przemyśle kwasu siarkowego: wlot i wylot dmuchawy przed paleniskiem, wlot i wylot wentylatora przekaźnika, ciąg elektryczny odmgławiacz i zawór łączący, wlot i wylot dmuchawy głównej S02, regulacja konwertera, wlot i wylot podgrzewacz itp.
Jest stosowany w sekcji spalania, konwersji i suchej absorpcji siarki w systemie kwasu siarkowego na bazie siarki.Jest to preferowana marka zaworów do instalacji kwasu siarkowego na bazie siarki.Przez większość użytkowników uważane są za zawory motylkowe o dobrych właściwościach uszczelniających, lekkiej pracy, wtórnej korozji, odporności na wysokie temperatury, wygodnej, elastycznej obsłudze, bezpiecznej i niezawodnej eksploatacji, które zostały szeroko spopularyzowane i stosowane.
Jest również szeroko stosowany w rurociągach SO2, pary, powietrza, gazu, amoniaku, gazu CO2, produktów naftowych, wody, solanki, ługu alkalicznego, wody morskiej, kwasu azotowego, kwasu solnego, kwasu siarkowego, kwasu fosforowego i innych mediów w chemii , petrochemicznym, hutniczym, farmaceutycznym, spożywczym i innych jako urządzenia regulujące i przechwytujące.
