Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawory przeciwpożarowe | Materiał korpusu: | Ciągliwy metal |
|---|---|---|---|
| Nazwa zaworu: | Zawór motylkowy | Temperatura pracy: | ≤80℃ |
| Ciśnienie robocze: | 1,6 MPa | Połącz typ: | OPŁATEK |
| odpowiedni nośnik: | Woda | Kolor skóry: | Kolor czerwony |
| High Light: | Zawór motylkowy waflowy 80 mm,zawór motylkowy waflowy z żeliwa sferoidalnego,zawory przeciwpożarowe 80 mm |
||
Zawór może być szeroko stosowany w systemie czystej wody miejskiej sieci rurociągów, systemie podgrzewania wody, budownictwie i innych gałęziach przemysłu.Może nie tylko szybko podłączyć lub odciąć medium, ale także szybko dostosować przepływ medium.Zawór może być stosowany na rurociągach lub urządzeniach z medium niekorozyjnym do przechwytywania, łączenia i regulacji przepływu.

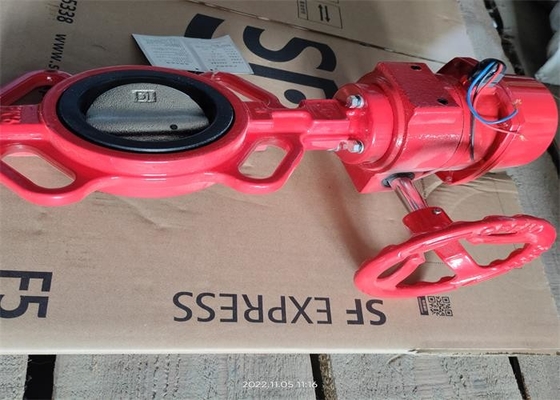

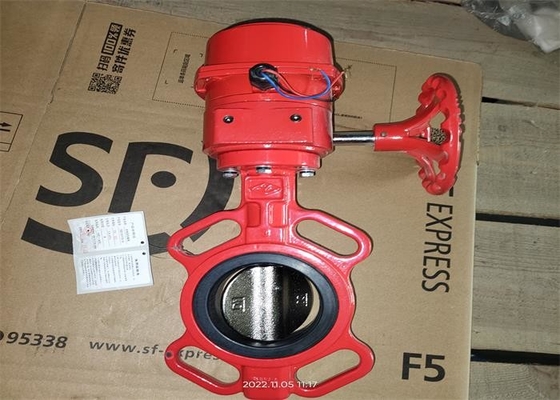

Gdy uchwyt zaworu zostanie obrócony o 90 °, wałek zaworu również się obraca.Wał zaworu napędza płytkę motylkową, obracając ją w celu otwarcia lub zamknięcia.Pokrętło i uchwyt spotykają się, aby dostosować przepływ
| Rodzaj | DN | Ф | A | B | Z-Φd | Ł |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Częściowe imię | Materiał części |
| Ciało | Ciągliwy metal |
| Siedziba | Żeliwo sferoidalne + EPDM |
| Dysk | Ciągliwy metal |
| Trzon | Stal węglowa, SS |
1. Wymiary konstrukcyjne powinny być zgodne z GB / T12221, przy małej objętości, lekkości i łatwej obsłudze.
2. Struktura przyjmuje konstrukcję półwałka, którą można szybko otworzyć podczas pracy pod kątem 90 °;Płyta dysku ma wysoką wytrzymałość, duży obszar przepływu, mały opór prądu i oszczędność energii.
3. Medium może przepływać przez obie strony przepustnicy kołnierzowej w dowolnym kierunku, aby osiągnąć cel połączenia lub odcięcia.
1. Zawór jest instalowany na rurociągu w celu otwierania i zamykania, a także może być używany do regulacji i dławienia.
2. Zawór można zamontować w dowolnym kierunku.
3. Oczyść rurę i wnękę zaworu przed instalacją.
4. Po instalacji zawór powinien być wolny od dużych sił zewnętrznych.
5. Zawór jest montowany na rurociągu, który był zamknięty przez długi czas i powinien być regularnie otwierany i zamykany.
6. Gdy lokalna temperatura minimalna jest niższa niż 4 ℃, należy wykonać zabezpieczenie izolacji termicznej;Jako zawór końcowy, rura grzewcza lub płaszcz powinny być używane do ogrzewania, aby temperatura ścianki rury nie była niższa niż 0 ℃.
7. Zabrania się instalowania i używania na rurociągu narażonym na wibracje lub gwałtowne zmiany temperatury medium.
8. Warunki eksploatacji muszą być zgodne z wymaganiami specyfikacji eksploatacyjnej
