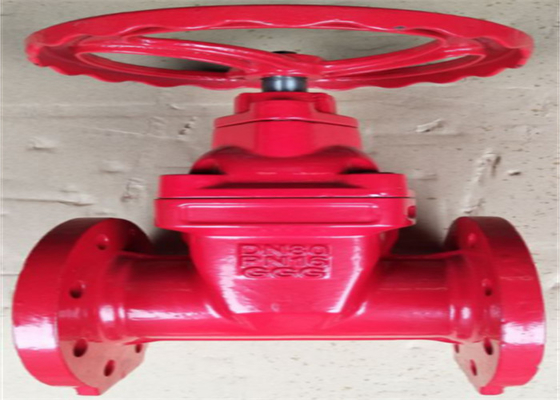

Zawory przeciwpożarowe z kołnierzem z żeliwa sferoidalnego 1,6 MPa Zawory przeciwpożarowe

Wstęp

Zasuwa z miękką uszczelką, zasuwa przemysłowa, otwierająca i zamykająca część zasuwy z miękką uszczelką to brama.Kierunek ruchu bramy jest prostopadły do ​​kierunku przepływu płynu.Zasuwę można tylko całkowicie otworzyć i całkowicie zamknąć, nie regulować i dławić.Tłok ma dwie powierzchnie uszczelniające.Dwie powierzchnie uszczelniające najczęściej używanego zaworu Mode RAM tworzą klin, a kąt klina zmienia się w zależności od parametrów zaworu.Średnica nominalna to DN50 ~ DN1200, a temperatura pracy: ≤ 200 ℃.

Zasada produktu

Brama zasuwy klinowej może być wykonana w całości, która nazywa się zasuwą stalową;Można go również przerobić na bijak, który może powodować niewielkie odkształcenia, aby poprawić jego wykonalność i zrekompensować odchylenie kąta powierzchni uszczelniającej w procesie przetwarzania.Ten rodzaj taranu nazywa się elastycznym taranem.

Zasuwy z miękkim uszczelnieniem dzielą się na zasuwy z miękkim uszczelnieniem z wznoszącym się trzpieniem i zasuwy z miękkim uszczelnieniem z niewznoszącym się trzpieniem.Generalnie na drążku podnoszącym znajdują się gwinty trapezowe.Poprzez nakrętkę pośrodku nurnika i rowek prowadzący na korpusie zaworu ruch obrotowy zamieniany jest na ruch liniowy, to znaczy moment roboczy zamieniany jest na ciąg roboczy.Gdy zawór jest otwarty, gdy wysokość podnoszenia nurnika jest równa 1:1 razy średnica zaworu, kanał płynu jest całkowicie odblokowany, ale tej pozycji nie można monitorować podczas pracy.W rzeczywistym użyciu wierzchołek trzpienia zaworu jest używany jako znak, to znaczy pozycja, której nie można otworzyć, jest używana jako pozycja całkowicie otwarta.Aby uwzględnić zjawisko blokowania spowodowane zmianą temperatury, zwykle otwiera się go do pozycji szczytowej, a następnie cofa się o 1/2-1 obrotu jako pozycję całkowicie otwartego zaworu.Dlatego całkowicie otwarte położenie zaworu powinno być określone zgodnie z położeniem RAM (tj. skokiem).Ten rodzaj zaworu powinien być zwykle instalowany poziomo w rurociągu

Wymiar
