Szczegóły Produktu:
Zapłata:
|

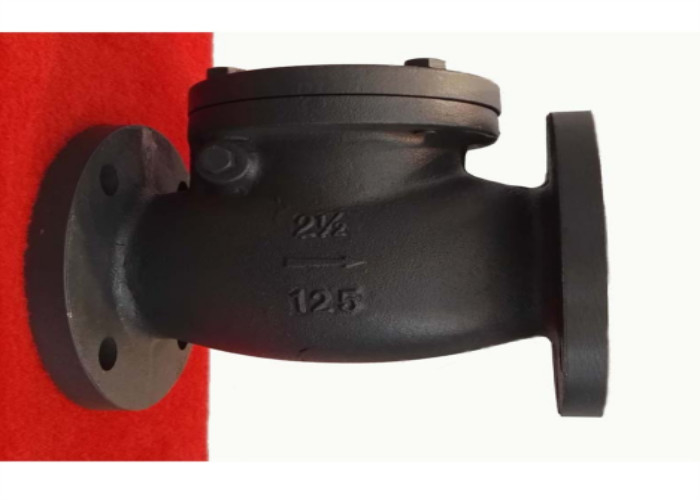

| Nazwa produktu: | Zawór zwrotny klapowy | Kolor: | Żądanie klienta, czarny/szary |
|---|---|---|---|
| Standard: | API | Materiał korpusu: | Szare żelazo |
| Połączenie: | Kołnierze, RF | średni: | Woda olej gazowy |
| Struktura: | Huśtać się | Temperatura mediów: | Średnia temperatura |
| High Light: | Zawór zwrotny z 2 kołnierzami,zawór zwrotny z kołnierzem rurociągu,zawór zwrotny z 2 kołnierzami; |
||
Zasada działania
Zawór składa się z korpusu zaworu, pokrywy zaworu, tarczy zaworu, wahacza i innych części.Tarcza zaworu może automatycznie zapobiegać cofaniu się płynu.Tarcza zaworu otwiera się pod działaniem ciśnienia płynu, a płyn przepływa od strony wlotowej do strony wylotowej.Gdy ciśnienie wlotowe jest niższe niż ciśnienie wylotowe, dysk zaworu automatycznie zamyka się pod wpływem różnicy ciśnień płynu, własnej grawitacji i innych czynników, aby zapobiec cofaniu się medium.
pomiar łączący
| rozmiar | L | φ2 | φ1 | Z-Фd | H | |
| 2＂ | 203 | 152,4 | 120,7 | 50,8 | 4-Ф19 | 102 |
| 2,5＂ | 216 | 177,8 | 139,7 | 63,5 | 4-Ф19 | 113 |
| 3＂ | 241 | 190 | 152,4 | 76,2 | 4-Ф19 | 118 |
| 4＂ | 292 | 228,6 | 190,5 | 101,6 | 8-Ф19 | 138 |
| 5＂ | 330 | 254 | 215,9 | 127 | 8-Ф22,2 | 155 |
| 6＂ | 356 | 279,4 | 241,3 | 152,4 | 8-Ф22,2 | 167 |
| 8＂ | 495 | 342,9 | 298,5 | 203,2 | 8-Ф22,2 | 200,3 |
| 10＂ | 622 | 406,4 | 361.95 | 254 | 12-Ф25 | 252,5 |
| 12＂ | 399 | 482,6 | 431,8 | 304,8 | 12-Ф25 | 297,5 |
| Materiał korpusu | HT200 |
| O-ring | ZHMn58-2-2 |
| Dysk | HT200 |
| uszczelka | 08+Elastyczny grafit |
| Trzon | HT200 |
| Czapeczka | HT200 |
1. Instrukcje dotyczące przechowywania, instalacji i użytkowania 1. Zawór należy przechowywać w suchym magazynie z zachowaniem odporności na kurz i wodę.Surowo zabrania się przechowywania na wolnym powietrzu.
2. W przypadku przechowywania długoterminowego należy go regularnie konserwować.
3. Przed instalacją sprawdź, czy model i specyfikacja zaworu testowanego ciśnieniowo są zgodne, wyczyść wnętrze i zewnętrze zaworu, sprawdź, czy zawór obraca się elastycznie i czy powierzchnia uszczelniająca jest uszkodzona.Po potwierdzeniu można przeprowadzić instalację.
4. Rurociąg lub sprzęt, na którym zainstalowany jest zawór, należy najpierw przepłukać lub wyczyścić w celu usunięcia oleju, żużlu spawalniczego i innych rozmaitości z rurociągu lub sprzętu, aby uniknąć zarysowania powierzchni uszczelniającej zaworu.
5. Podczas ręcznego ładowania i rozładowywania zaworu zabrania się go wyrzucać.
6. Zawór jest zwykle instalowany na rurociągu poziomym i nie może być instalowany na rurociągu pionowym.Zauważ, że kierunek przepływu medium jest zgodny z kierunkiem strzałki na korpusie zaworu.
7. Próbę ciśnieniową należy przeprowadzić przed instalacją, a instalację można przeprowadzić tylko wtedy, gdy spełnia wymagania.
8. Po zamontowaniu produkt nie może być poddawany dużym siłom zewnętrznym.
9. Warunki eksploatacji muszą być zgodne z wymaganiami określonymi w specyfikacjach wydajności.
