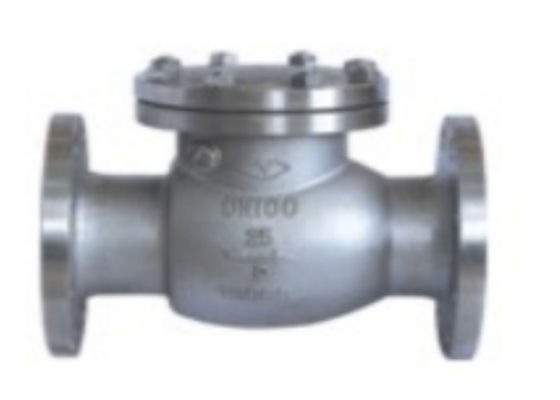

Materiał ze stali nierdzewnej Kwas azotowy Medium 1,6 / 2,5 / 4,0 MPa Kołnierzowy zawór zwrotny klapowy

Wstęp

Klapowy zawór zwrotny ze stali nierdzewnej odnosi się do zaworu, którego części otwierające i zamykające są okrągłymi dyskami zaworu i działają pod wpływem własnego ciężaru i średniego ciśnienia w celu zablokowania przepływu wstecznego medium.Jest to zawór automatyczny, zwany również zaworem zwrotnym, zaworem jednokierunkowym, zaworem zwrotnym lub zaworem odcinającym.Tryb ruchu dysku zaworu jest podzielony na typ podnoszenia i typ wahadłowy.Konstrukcja zaworu zwrotnego podnoszenia jest podobna do konstrukcji zaworu odcinającego, brakuje tylko trzpienia do napędzania dysku zaworu.Medium wpływa od strony wlotowej (strona dolna) i wypływa z końca wylotowego (strona górna).Gdy ciśnienie wlotowe jest większe niż suma ciężaru dysku i jego oporów przepływu, zawór zostaje otwarty.Wręcz przeciwnie, zawór jest zamykany, gdy medium powraca.Klapowy zawór zwrotny ma nachyloną tarczę, która może obracać się wokół wału.Jego zasada działania jest podobna do zasady działania zaworu zwrotnego podnoszenia.Zawór zwrotny jest często używany jako dolny zawór urządzenia pompującego, aby zapobiec cofaniu się wody.Połączenie zaworu zwrotnego i zaworu odcinającego może pełnić rolę izolacji bezpieczeństwa.Wadą jest duża wytrzymałość i słabe uszczelnienie podczas zamykania.

Tryb instalacji

Tarcza klapowego zaworu zwrotnego ma kształt tarczy i obraca się wokół obrotowego wału kanału gniazda zaworu.Ponieważ kanał w zaworze jest opływowy, a opór przepływu jest mniejszy niż w przypadku zaworu zwrotnego podnoszenia, nadaje się on do zastosowań o dużej średnicy z niskim natężeniem przepływu i rzadką zmianą przepływu, ale nie nadaje się do przepływu pulsacyjnego, a jego skuteczność uszczelniania nie jest tak dobra jak w przypadku zaworu zwrotnego podnoszenia.Zawór zwrotny klapowy jest podzielony na typ jednotarczowy, dwutarczowy i wielopołowy.Te trzy formy są podzielone głównie ze względu na średnicę zaworu, aby zapobiec osłabieniu uderzenia hydraulicznego, gdy medium przestaje płynąć lub cofa się.

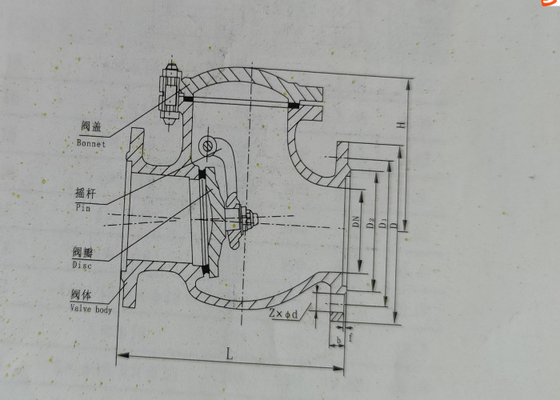

Wymiary
