DIN Standardowy odlewany stal węglowa 1,6 / 2,5 mpa Zawór zwrotny z kołnierzem ciśnieniowym

Wstęp

Klapowy zawór zwrotny ma cechy uszczelnienia, dużą użyteczność, brak średniego wycieku wewnętrznego i zewnętrznego oraz łatwą obsługę.Z powodzeniem rozwiązuje problemy słabej wydajności zwykłych zaworów stosowanych w rurociągach chemicznych, łatwej perforacji płaszcza, słabej wydajności uszczelnienia i łatwego wycieku.Nadaje się szczególnie do przesyłu amoniaku i gazociągów w przemyśle chemicznym i spełnia wymagania długotrwałej, niezawodnej eksploatacji.Jego uszczelnienie, łatwość konserwacji, bezpieczeństwo itp.

cechy konstrukcyjne

1. Zawór zwrotny jest stosowany w systemie rurociągów.Jego głównym zadaniem jest zapobieganie cofaniu się medium, wstecznemu obrotowi pompy i jej silnika napędowego oraz wyrzucaniu medium do zbiornika.Zawór zwrotny może być również użyty na rurociągu do zasilania systemu pomocniczego, w którym ciśnienie może wzrosnąć powyżej ciśnienia w systemie głównym.

2. Projekt i produkcja produktu muszą być zgodne z amerykańską normą ANSI B16 34. Standard API6D wymagania API

3. Części nośne zaworu odlewane są w procesie odlewania, z piękną jakością powierzchni i bez wad powierzchniowych, takich jak przyklejanie się piasku i izolacja na zimno;Jakość wewnętrzna jest stabilna bez wad wewnętrznych, takich jak porowatość, dziury po piasku i pęknięcia.

4. Zawór zwrotny wahadłowy przyjmuje wbudowaną konstrukcję kołyskową.Wszystkie części otwierające i zamykające zaworu są zamontowane wewnątrz korpusu i nie wnikają w korpus zaworu.Poza tym, że kołnierz środkowy jest uszczelniony uszczelką lub pierścieniem uszczelniającym, nie ma w całości zewnętrznego punktu przecieku, co stwarza możliwość nieszczelności zaworu.

5. Połączenie między wahaczem a tarczą zaworu zwrotnego wahadłowego przyjmuje sferyczną strukturę połączenia, dzięki czemu tarcza ma pewien stopień swobody w zakresie 360 ​​℃ i odpowiednią kompensację mikropozycji.

6. Stal stopowa (13Cr) lub twardy stop Stellit 6 jest przyspawany na powierzchni uszczelniającej pary uszczelniającej zaworu zwrotnego wychylnego, co oznacza, że ​​nie będzie on szybko zużywał się z powodu erozji, gdy jest stosowany w medium z drobnymi cząstkami.

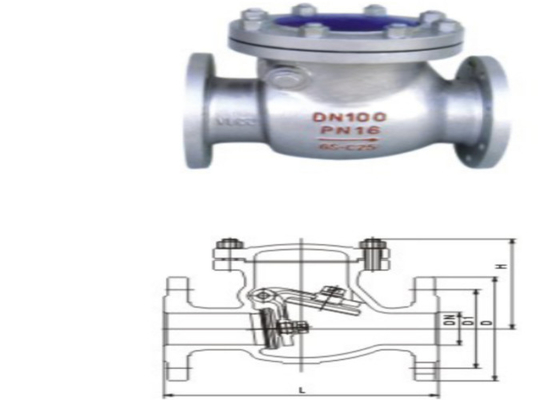

Wymiary
