Szczegóły Produktu:
Zapłata:
|

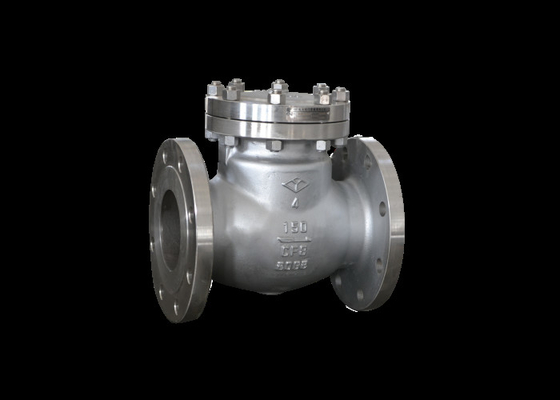

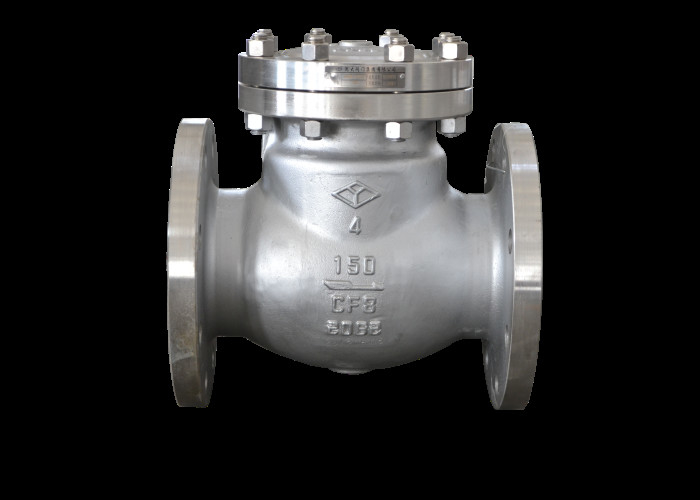

| Nazwa produktu: | Zawór zwrotny klapowy | Kolor: | Żądanie klienta |
|---|---|---|---|
| Głoska bezdźwięczna: | Woda, olej, para | Materiał korpusu: | Stal nierdzewna |
| Połączenie: | Kołnierze, RF | Temperatura pracy: | -29 ℃ ~ 425 ℃ |
| Rodzaj: | Huśtać się | Nacisk: | 150LB |
| High Light: | Zawór zwrotny ciśnieniowy 150 funtów kołnierzowy,zawór zwrotny klapowy ze stali nierdzewnej kołnierzowy,zawór zwrotny kołnierzowy 150 funtów |
||
Zawór ten służy wyłącznie do zapobiegania wstecznemu przepływowi medium w różnych rurociągach lub urządzeniach oraz do otwierania i zamykania w jedną stronę.
| rozmiar | L | D | D1 | D2 | bf | Z-Фd | H |
| 2＂ | 203 | 152,4 | 120,7 | 92,1 | 19,5-1,6 | 4-Ф19 | 133 |
| 2,5＂ | 216 | 177,8 | 139,7 | 105 | 22,5-1,6 | 4-Ф19 | 152,5 |
| 3＂ | 241 | 190 | 152,4 | 127 | 24-1,6 | 4-Ф19 | 161 |
| 4＂ | 292 | 228,6 | 190,5 | 157 | 24-1,6 | 8-Ф19 | 211 |
| 5＂ | 330 | 254 | 215,9 | 185,7 | 24-1,6 | 8-Ф22,2 | 232 |
| 6＂ | 356 | 279,4 | 241,3 | 216 | 25,5-16 | 8-Ф22,2 | 254 |
| 8＂ | 495 | 342,9 | 298,5 | 270 | 29-1,6 | 8-Ф22,2 | 294 |
| Koniec kołnierza | ANSI B 16,5 |
| Twarzą w twarz | ASME B 16,1 |
| Projektowanie i produkcja | ASME B 16,34 |
| Ciśnienie nominalne | 150 funtów |
| piekło Test (woda) | 3,0 MPa |
| Test uszczelnienia (woda) | 2,2 mpa |
| Odpowiednia temperatura | temperatura ≤ 150 ℃ |
| Odpowiednie ciśnienie | ciśnienie <150LB. |
| Odpowiednie medium | Ciecze żrące woda, para wodna, olej i kwas azotowy |
1. Instrukcje dotyczące przechowywania, instalacji i użytkowania 1. Zawór należy przechowywać w suchym magazynie z zachowaniem odporności na kurz i wodę.Surowo zabrania się przechowywania na wolnym powietrzu.
2. W przypadku przechowywania długoterminowego należy go regularnie konserwować.
3. Przed instalacją sprawdź, czy model i specyfikacja zaworu testowanego ciśnieniowo są zgodne, wyczyść wnętrze i zewnętrze zaworu, sprawdź, czy zawór obraca się elastycznie i czy powierzchnia uszczelniająca jest uszkodzona.Po potwierdzeniu można przeprowadzić instalację.
4. Rurociąg lub sprzęt, na którym zainstalowany jest zawór, należy najpierw przepłukać lub wyczyścić w celu usunięcia oleju, żużlu spawalniczego i innych rozmaitości z rurociągu lub sprzętu, aby uniknąć zarysowania powierzchni uszczelniającej zaworu.
5. Podczas ręcznego ładowania i rozładowywania zaworu zabrania się go wyrzucać.
6. Zawór jest zwykle instalowany na rurociągu poziomym i nie może być instalowany na rurociągu pionowym.Zauważ, że kierunek przepływu medium jest zgodny z kierunkiem strzałki na korpusie zaworu.
7. Próbę ciśnieniową należy przeprowadzić przed instalacją, a instalację można przeprowadzić tylko wtedy, gdy spełnia wymagania.
8. Po zamontowaniu produkt nie może być poddawany dużym siłom zewnętrznym.
9. Warunki eksploatacji muszą być zgodne z wymaganiami określonymi w specyfikacjach wydajności.
