Szczegóły Produktu:
Zapłata:
|

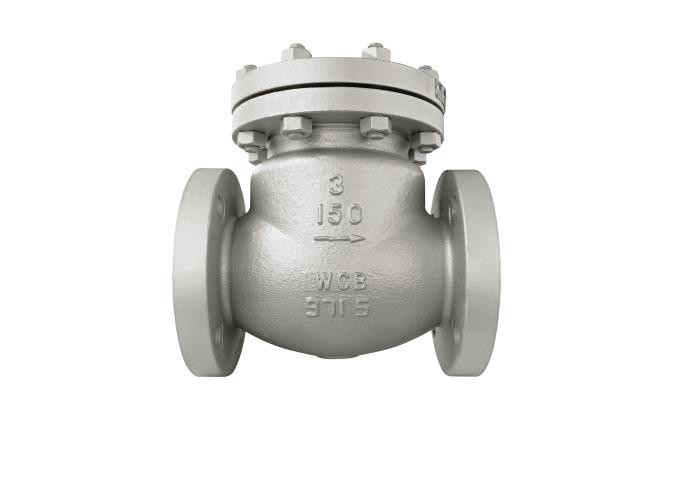

| Nazwa produktu: | Zawór zwrotny klapowy | Kolor: | Żądanie klienta, szary |
|---|---|---|---|
| Standard: | API | Materiał korpusu: | Stal węglowa |
| Połączenie: | Kołnierze, RF | Rozmiar: | DN50-300 |
| Nacisk: | Średnie ciśnienie, Class150LB ~ Class2500LB | Temperatura mediów: | Średnia temperatura, wysoka temperatura |
| High Light: | Zawór zwrotny z kołnierzem ze staliwa,3-calowy zawór zwrotny z kołnierzem,3-calowy zawór zwrotny z kołnierzem; |
||
Zawór składa się z korpusu zaworu, pokrywy zaworu, tarczy zaworu, wahacza i innych części.Tarcza zaworu może automatycznie zapobiegać cofaniu się płynu.Tarcza zaworu otwiera się pod działaniem ciśnienia płynu, a płyn przepływa od strony wlotowej do strony wylotowej.Gdy ciśnienie wlotowe jest niższe niż ciśnienie wylotowe, dysk zaworu automatycznie zamyka się pod wpływem różnicy ciśnień płynu, własnej grawitacji i innych czynników, aby zapobiec cofaniu się medium.
| rozmiar | L | D | D1 | D2 | bf | Z-Фd | H |
| 2＂ | 203 | 150 | 120,7 | 92．1 | 17,5-2 | 4-Ф19 | 150 |
| 2,5＂ | 216 | 180 | 139,7 | 105 | 20,7-2 | 4-Ф19 | 168 |
| 3＂ | 241 | 190 | 152,4 | 127 | 22,3-2 | 4-Ф19 | 179 |
| 4＂ | 292 | 230 | 190,5 | 157 | 22,3-2 | 8-Ф19 | 233 |
| 5＂ | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22,2 | 253 |
| 6＂ | 356 | 280 | 241,3 | 216 | 23,9-2 | 8-Ф22,2 | 297 |
| 8＂ | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22,2 | 334 |
| 10＂ | 622 | 405 | 362 | 323,8 | 28,6-2 | 12-Ф25,4 | 395 |
| 12＂ | 698 | 485 | 431,8 | 381 | 30,2-2 | 12-Ф25,4 | 451 |
| częściowe imię | materiał części |
| korpus, maska, wspornik, rocker | ASTM A216 WCB |
| Cylindryczny kołek | ASTM A276 410 |
| Dysk | ASTM A105/ASTM A216 WCB |
| Możliwe usterki | Przyczyna awarii | Metoda eliminacji |
| Wyciek powierzchni uszczelniającej kołnierza |
1. Śruby nie są dokręcone. 2. Uszczelka jest uszkodzona lub uszkodzona. |
1. Dokręć śruby równomiernie i symetrycznie. 2. Wymień uszczelkę. |
| Wyciek powierzchni uszczelniającej |
1. Brud i inne substancje mieszają się między powierzchniami uszczelniającymi. 2. Powierzchnia uszczelniająca jest uszkodzona. |
1 oczyścić powierzchnię uszczelniającą. 2. Przytnij powierzchnię uszczelniającą lub wymień części. |
Projekt i wykonanie: API 594-2017 zawory zwrotne kołnierzowe, z uchami, do zgrzewania doczołowego i do zgrzewania doczołowego
·Długość konstrukcji: zawory zwrotne kołnierzowe, ucha, zgrzewanie doczołowe i zawory zwrotne do zgrzewania doczołowego według API 594-2017
· Końcówka łącząca: długość konstrukcji zaworu ASME b16.5-2017
·Inspekcja i test: inspekcja i testowanie zaworów API 598-2016
·Ocena temperatury ciśnienia: gwintowane i spawane zawory kołnierzowe ASME B16.34
