Szczegóły Produktu:
Zapłata:
|

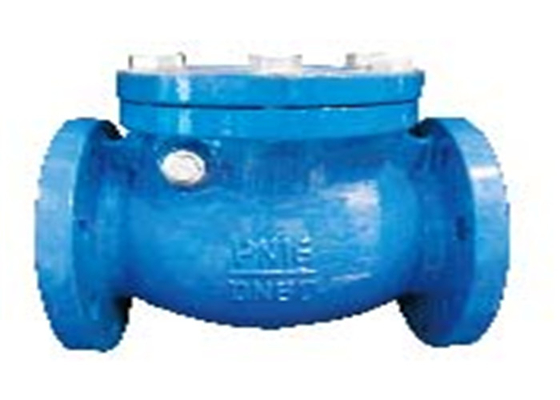

| Nazwa produktu: | Kołnierzowy zawór zwrotny klapowy | Nacisk: | Średnie ciśnienie, niskie ciśnienie |
|---|---|---|---|
| Kolor: | Żądanie klienta, niebieski | Połączenie: | Kołnierz Końce |
| Rozmiar: | DN50~DN200 | Dysk: | GG25 |
| Materiał korpusu: | GG25 | średni: | Woda olej gazowy |
| High Light: | Typ kołnierza zaworu zwrotnego dn50,typ kołnierza zaworu zwrotnego ze stali,zawór zwrotny kołnierzowy dn50 |
||
Stosowanie:
Zawór ten służy wyłącznie do zapobiegania wstecznemu przepływowi medium w różnych rurociągach lub urządzeniach oraz do otwierania i zamykania w jedną stronę.
1. Przed montażem sprawdź, czy części są kwalifikowane.Części, które mają wpływ na wydajność usługi, nie mogą być montowane
2. Śruby łączące tarczy zaworu i wahacza są dokręcone środkiem do dokręcania śrub
3. Wewnętrzna wnęka korpusu zaworu musi zostać oczyszczona, a śruby łączące kołnierz powinny być symetrycznie i stopniowo dokręcane
4. Po montażu produkt powinien być elastycznie otwierany i zamykany bez zacinania się
5. Próba ciśnieniowa całej maszyny powinna spełniać wymagania GB / T1 39 2 7
6. Wnękę wewnętrzną zaworu i powierzchnię styku z medium należy pomalować czerwonym podkładem, a całą powierzchnię zaworu pomalować średnio szarą farbą
| Średnica nominalna | DN50~DN200 | |
| Ciśnienie nominalne | 1,6 MPa | |
| Odpowiednia temperatura | temperatura ≤ 200 ℃ | |
| Test ciśnienia | Test uszczelnienia (woda) | 1,8 mpa |
| Test powłoki (woda) | 2,4 mpa | |
| Odpowiednie medium | olej z pary wodnej | |
| DN | L | D | D1 | D2 | b | f | Z*φ | H |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
