Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Kołnierzowy zawór zwrotny klapowy | Wielkość portu: | DN50~DN500 |
|---|---|---|---|
| Nacisk: | 1,6 mpa | Moc: | Nie |
| Materiał: | Iron; Żelazo; Ductile iron Ciągliwy metal | Struktura: | Sprawdź, Huśtawka |
| Głoska bezdźwięczna: | Woda | Kolor: | Żądanie klienta, niebieski |
| High Light: | Zawór zwrotny kołnierzowy dn500,zawór zwrotny kołnierzowy do rur pionowych,standardowy zawór zwrotny kołnierzowy gb; |
||

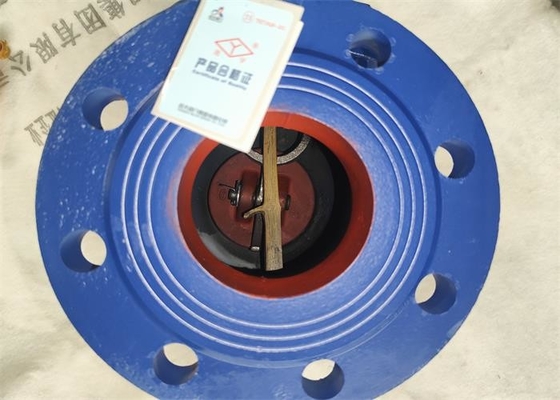

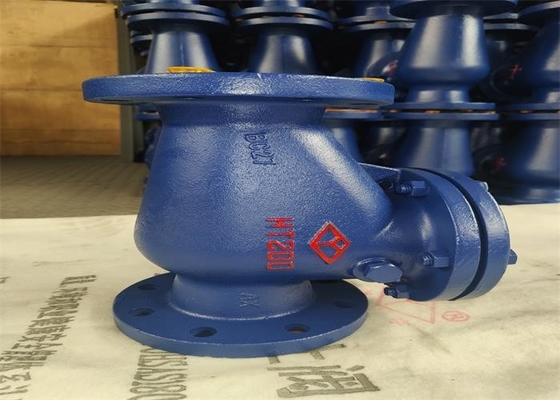

Celem tego zaworu jest zapobieganie przeciwprądowi medium na wszelkiego rodzaju rurociągach lub urządzeniach i służy do jednokierunkowego otwierania i zamykania
1. Ten zawór jest żelaznym zaworem zwrotnym połączonym kołnierzowo zgodnie z normą GB / t 13932.
2. Ten zawór składa się z korpusu zaworu, pokrywy zaworu, tarczy zaworu, wałka wahacza i wahacza oraz innych części.Ten zawór może automatycznie zapobiegać cofaniu się płynu.Tarcza zaworu tego zaworu otwiera się pod działaniem ciśnienia płynu, a płyn przepływa od strony wlotowej do strony wylotowej.Gdy ciśnienie wlotowe jest niższe niż ciśnienie wylotowe, dysk zaworu automatycznie zamyka się pod wpływem różnicy ciśnień płynu, własnej grawitacji i innych czynników, aby zapobiec przepływowi wstecznemu medium.
| Rodzaj | Nominalny | rozmiar (mm) | ||||||
| DN | L | H | D | D1 | D2 | BF | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| Częściowe imię | materiał |
| Korpus, maska, dysk | QT450-10/HT200 |
| Trzon | QT450-10 |
| wał | 35, stal nierdzewna |
| uszczelka | XB300 |
| wałek szpilkowy | 35, stal nierdzewna |
| śruba, nakrętka | 25/35 |
