Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zasuwa kołnierzowa | Połączenie: | Kołnierz Końce |
|---|---|---|---|
| materiał korpusu: | Stal nierdzewna | Kolor: | Kolor stali nierdzewnej |
| Standard projektowania: | ANSI | średni: | Woda olej gazowy |
| Nacisk: | Średnie ciśnienie, wysokie ciśnienie | Temperatura mediów: | Średnia temperatura, normalna temperatura, wysoka temperatura |
| High Light: | Zasuwa z kołnierzem 3 ze stali nierdzewnej,standardowa zasuwa z kołnierzem 3 api,zasuwa z kołnierzem ze stali kutej o wadze 150 funtów |
||
1. Ten zawór jest połączony kołnierzowo, a rozmiar kołnierza powinien być zgodny z normą ANSI B 16.5.

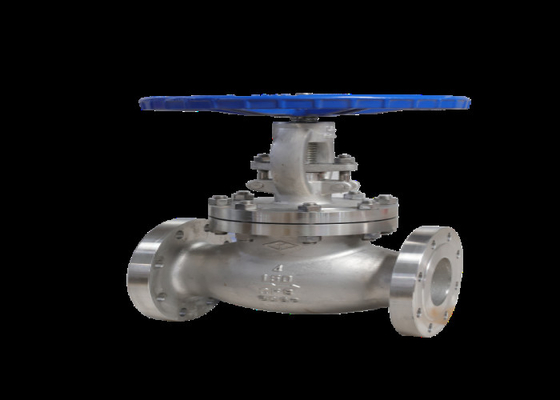

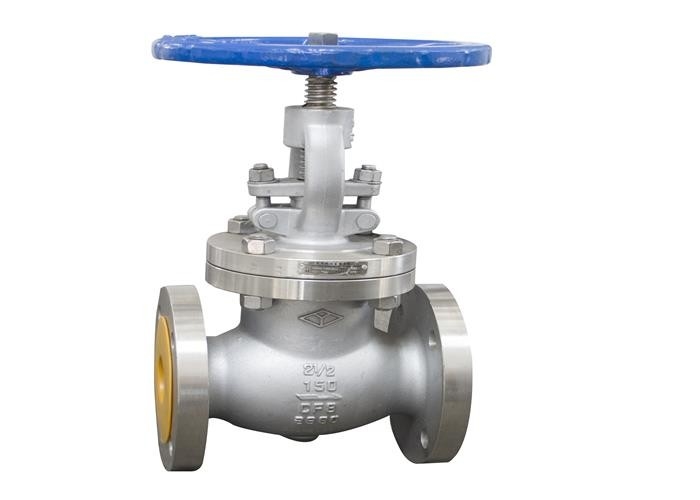

2. Ten zawór składa się z korpusu zaworu, pokrywy, dysku, trzpienia, nakrętki trzpienia, pokrętła i innych części.Obracając koło zamachowe, trzpień obraca się, a trzpień wprawia tarczę w górę lub w dół, aby osiągnąć cel otwierania i zamykania.
1. Ten produkt powinien być przechowywany w suchym magazynie i surowo zabrania się przechowywania na świeżym powietrzu.
2. W przypadku długotrwałego przechowywania wymagana jest regularna konserwacja.
3. Ten produkt można zainstalować w dowolnym rurociągu i dowolnej pozycji.Podczas instalacji kierunek przepływu medium powinien być zgodny z kierunkiem strzałki na korpusie zaworu.
4. Pokrętła ręcznego nie można używać do podnoszenia.
5. Próbę ciśnieniową należy przeprowadzić przed montażem, a montaż można przeprowadzić dopiero po spełnieniu wymagań.
6. Oczyścić wewnętrzną wnękę rur i zaworów przed instalacją.
7. Po zamontowaniu produkt nie powinien być poddawany dużym siłom zewnętrznym.
8. Obróć pokrętło zgodnie z ruchem wskazówek zegara, aby zamknąć, w przeciwnym razie jest otwarte i nie należy dodawać dźwigni pomocniczej podczas procesu otwierania i zamykania.
9. Warunki pracy muszą być zgodne z wymaganiami specyfikacji wydajności
| Częściowe imię | materiał |
| Maska ciała | CF8 |
| Dysk | CF8 |
| Trzon | F304 |
| Łodyga orzecha | ZCuAI10Fe3 |
| Rodzaj | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1,6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19,5-1,6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22,5-1,6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1,6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1,6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1,6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25,5-1,6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1,6 | 8-Ф22 | 550 | 630 | 450 |
