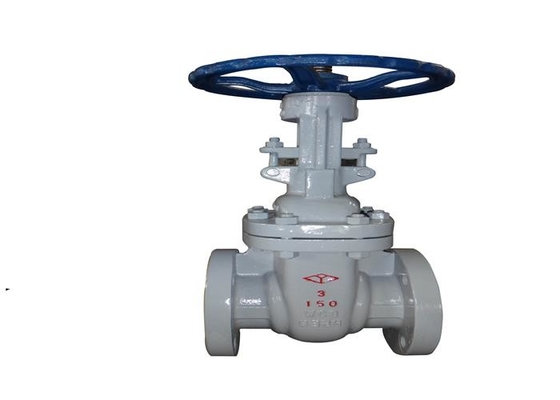

Standardowa zasuwa kołnierzowa ze stali węglowej / A216WCB API

Wstęp

Częścią otwierającą i zamykającą zasuwy ze staliwa jest zasuwa, a kierunek ruchu zasuwy jest prostopadły do ​​kierunku przepływu płynu.Zasuwa może być tylko całkowicie otwierana i zamykana, nie może być regulowana i dławiona.Tłok ma dwie powierzchnie uszczelniające.Najczęściej stosowanym trybem jest to, że dwie powierzchnie uszczelniające zaworu suwakowego tworzą klin.Kąt klina zmienia się wraz z parametrami zaworu, zwykle 50. Gdy temperatura medium nie jest wysoka, wynosi 2 ° 52'.Brama zasuwy klinowej może być wykonana w całości, która nazywa się zasuwą sztywną;Można go również przerobić na bijak, który może powodować niewielkie odkształcenia, aby poprawić jego wykonalność i zrekompensować odchylenie kąta powierzchni uszczelniającej w procesie przetwarzania.Ten rodzaj taranu nazywa się elastycznym taranem.

sprawy wymagające uwagi

Pokrętło, uchwyt i mechanizm przekładni nie mogą być używane do podnoszenia, a kolizja jest surowo zabroniona.

Zasuwy podwójne należy montować pionowo (tzn. trzpień zaworu jest w pozycji pionowej, a pokrętło znajduje się u góry).

Zasuwa z zaworem obejściowym otwiera zawór obejściowy przed otwarciem (aby zrównoważyć różnicę ciśnień na wlocie i wylocie oraz zmniejszyć siłę otwierania).

Zasuwa z mechanizmem napędowym powinna być zamontowana zgodnie z zapisami instrukcji obsługi produktu.

Jeśli zawór jest często otwierany i zamykany, smaruj go przynajmniej raz w miesiącu.

Wymiary
