Szczegóły Produktu:
Zapłata:
|

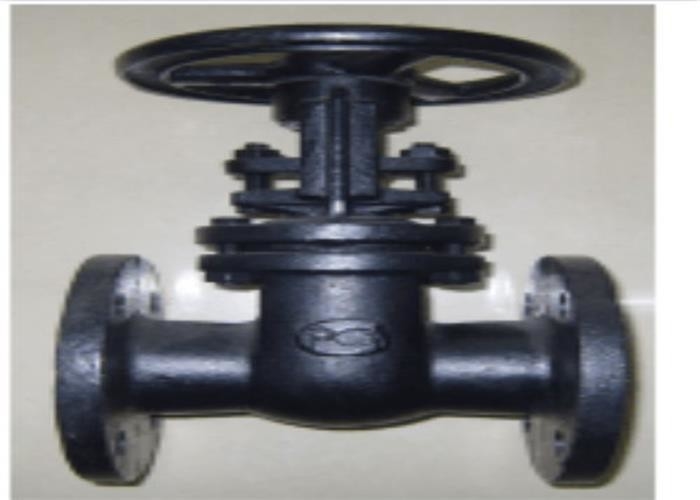

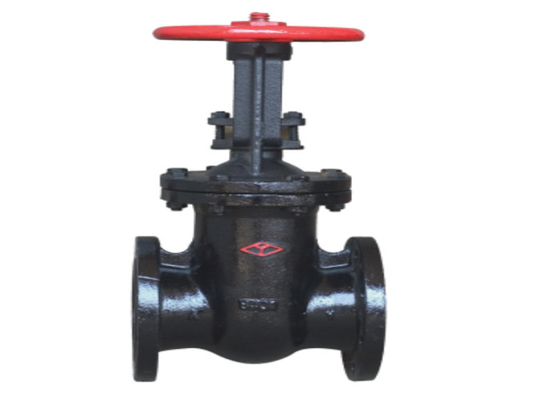

| Nazwa produktu: | Zasuwa kołnierzowa | Materiał korpusu: | ht200 |
|---|---|---|---|
| Średni: | olej wodny | Temperatura: | ≤200 ℃ |
| ciśnienie: | 10/16mpa | Kolor: | Czarny |
| twarzą w twarz: | Standard | Struktura: | rosnąca łodyga |
| połączenie: | kołnierz | Materiał płyty: | żelazko HT200 |
| High Light: | Zasuwa stalowa GOST,szara stalowa zasuwa GOST,żeliwna zasuwa HT200 |
||
Częścią otwierającą i zamykającą zasuwy ze staliwa jest zasuwa, a kierunek ruchu zasuwy jest prostopadły do kierunku przepływu płynu.Zasuwa może być tylko całkowicie otwierana i zamykana, nie może być regulowana i dławiona.Tłok ma dwie powierzchnie uszczelniające.Najczęściej stosowanym trybem jest to, że dwie powierzchnie uszczelniające zaworu suwakowego tworzą klin.Kąt klina zmienia się wraz z parametrami zaworu, zwykle 50. Gdy temperatura medium nie jest wysoka, wynosi 2 ° 52'.Brama zasuwy klinowej może być wykonana w całości, która nazywa się zasuwą sztywną;Można go również przerobić na bijak, który może powodować niewielkie odkształcenia, aby poprawić jego wykonalność i zrekompensować odchylenie kąta powierzchni uszczelniającej w procesie przetwarzania.Ten rodzaj taranu nazywa się elastycznym taranem.
Zasuwa ze staliwa: podzielony na zasuwa ze stali węglowej, zasuwa ze stali nierdzewnej, zasuwa ze stali niskostopowej (odporna na wysoką temperaturę stal chromowo-molibdenowa należy do tej kategorii), zasuwa ze stali niskotemperaturowej itp.
Istnieją również różne gatunki stali do różnych zasuw ze staliwa, które są powszechnie stosowane w następujący sposób:
1. Gatunki odlewnicze zasuw ze stali węglowej obejmują: WCA, WCB, WCC, LCB itp .;Obowiązująca temperatura - 46 ℃ ~ 425 ℃.
2. Gatunki odlewnicze zasuw ze stali nierdzewnej: stal nierdzewna 301, stal nierdzewna CF8 (odpowiadająca kuciu stali nierdzewnej 304), stal nierdzewna CF8M (odpowiadająca kuciu stali nierdzewnej 316) itp .;Obowiązująca temperatura - 198 ℃ ~ 816 ℃.
3. Stal niskostopowa dzieli się na wysokotemperaturową stal stopową i wysokowytrzymałą stal niskostopową, wśród których wysokotemperaturowa stal stopowa jest często nazywana stalą chromowo-molibdenową.
Gatunki odlewnicze zasuw ze stali chromowo-molibdenowej: zg1cr5mo, zg15cr1mov, ZG20CrMoV, wc6, wc9, c12a itp. Temperatura stosowania: 550 ℃ ~ 750 ℃.
Obowiązująca temperatura każdej konkretnej marki materiału jest inna, którą należy dobrać zgodnie z rzeczywistymi warunkami pracy.
1. Przed instalacją sprawdź wnękę zaworu, powierzchnię uszczelniającą i inne części, czy nie może przywierać brud ani piasek;
2. Śruby na wszystkich częściach łączących należy dokręcać równomiernie;
3. Sprawdź, czy części opakowania muszą być ściśnięte, aby zapewnić zarówno szczelność opakowania, jak i elastyczne otwarcie nurnika;
4. Przed zainstalowaniem zaworu użytkownik musi sprawdzić model zaworu, rozmiar połączenia i zwrócić uwagę na kierunek przepływu medium, aby zapewnić zgodność z wymaganiami zaworu;
5. Podczas montażu zaworu użytkownik musi zarezerwować niezbędną przestrzeń do napędzania zaworu;
6. Okablowanie urządzenia napędowego należy wykonać zgodnie ze schematem;
7. Zasuwa musi być regularnie konserwowana i nie może być zderzana i ściskana dowolnie, aby nie naruszyć szczelności.
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| L | 180 | 210 | 230 | 280 | 330 | 450 | 500 | 600 |
| h | 238,6 | 293 | 326 | |||||
| D | 160 | 195 | 215 | 280 | 335 | 390 | 440 | 565 |
| D1 | 125 | 160 | 180 | 240 | 295 | 350 | 400 | 515 |
