Szczegóły Produktu:
Zapłata:
|

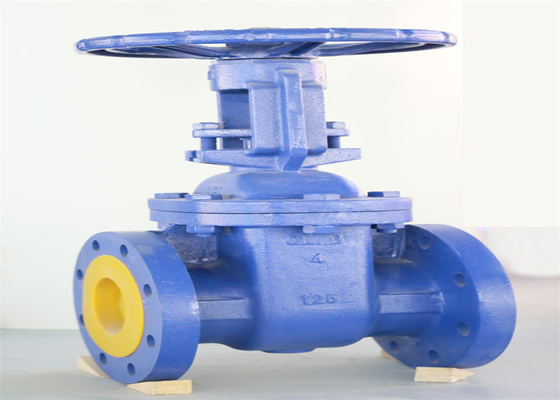

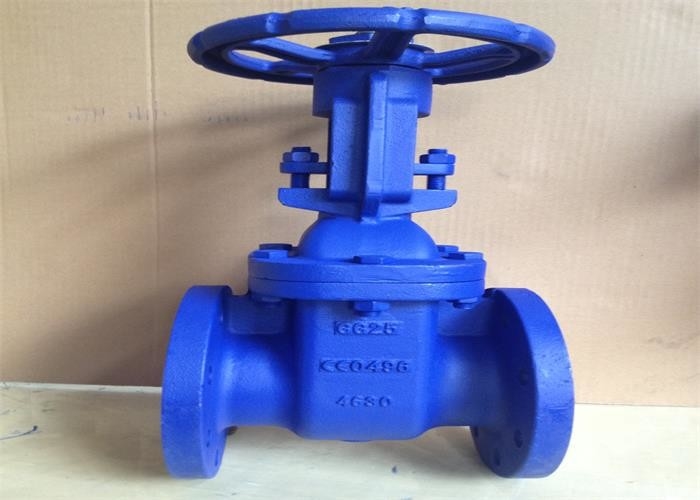

| Nazwa produktu: | Zasuwa kołnierzowa | Kolor: | Żądanie klienta, niebieski |
|---|---|---|---|
| Standard projektowania: | PN-EN 1171 | Rodzaj: | os&y, rosnąca łodyga |
| średni: | olej wodny | Połączenie: | Kołnierz Końce |
| Rozmiar: | DN50-300 | Materiał: | Ductile iron; Ciągliwy metal; Cast iron Żeliwo |
| Nacisk: | Średnie ciśnienie | Temperatura mediów: | Średnia temperatura |
| High Light: | bs standardowa zasuwa z kołnierzem,zasuwa dn80 z kołnierzem,zasuwa dn80 z kołnierzem; |
||
Zawór może być używany do otwierania i zamykania rurociągów i urządzeń z niekorozyjnym medium i generalnie nie jest używany do dławienia.
Korpus główny wykonany jest z żeliwa szarego, a temperatura stosowana do uszczelnienia miedzianego wynosi -10 ℃ ~ 200 ℃;Obowiązujące medium: woda i para.
Obowiązująca temperatura żelaznej uszczelki wynosi -10 ℃ ~ 100 ℃;Obowiązujące medium: olej ogólny.
1. prosty kształt, dobra produktywność, szeroki zakres zastosowań i łatwa instalacja.
2. konstrukcja jest rozsądna i zwarta, objętość jest niewielka, a element zamykający (RAM) przyjmuje strukturę klinową, która może automatycznie kompensować odkształcenie korpusu zaworu spowodowane nieprawidłowym obciążeniem lub temperaturą podczas pracy, a uszczelnienie jest bezpieczne i wiarygodny.
3. medium może płynąć w dowolnym kierunku z obu stron zasuwy, aby osiągnąć cel połączenia lub rozłączenia.
1. zawór jest połączony kołnierzowo;
2. zawór składa się z korpusu zaworu, pokrywy, bramy, drążka zaworu, pokrętła i innych części.Obracając pokrętło ręczne,
Pręt zaworu unosi się lub opada, napędzając w ten sposób tłok do podnoszenia lub opadania, powodując liniowe przemieszczenie prostopadłe do cieczy,
Aby osiągnąć cel otwierania i zamykania.
| Możliwa awaria | Przyczyna awarii | Metoda eliminacji |
| Wyciek powierzchni uszczelniającej | 1. Brud i inne przedmioty są wymieszane między powierzchniami uszczelniającymi. | 1 oczyść brud z powierzchni uszczelniającej. |
| 2. powierzchnia uszczelniająca jest uszkodzona. | 2. ponownie skorygować powierzchnię uszczelniającą. | |
| Wyciek opakowania | 1. pokrywa opakowania nie jest zagęszczona. | 1. Dokręć nakrętki równomiernie, aby ścisnąć uszczelnienie. |
| 2. niewystarczające opakowanie. | 2. dodaj wypełniacz. | |
| 3. awaria pakowania. | 3. wymienić na nowe opakowanie. | |
| Wyciek powierzchni uszczelniającej połączenia kołnierzowego | 1. śruby kołnierza nie są dokręcone lub dokręcenie jest nierówne | 1. dokręcić śruby równomiernie i symetrycznie. |
| 2. powierzchnia uszczelniająca połączenia jest uszkodzona; | 2. wykończ powierzchnię uszczelniającą kołnierza. |
| DN(mm) | DN | L | D | D1 | D2 | b | f | zd | D0 | Hmin | Hmaks |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
