Szczegóły Produktu:
Zapłata:
|

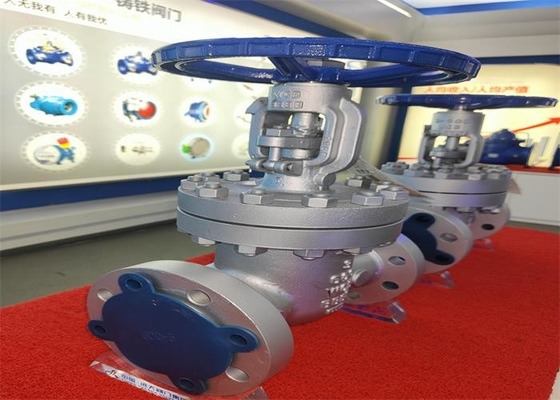

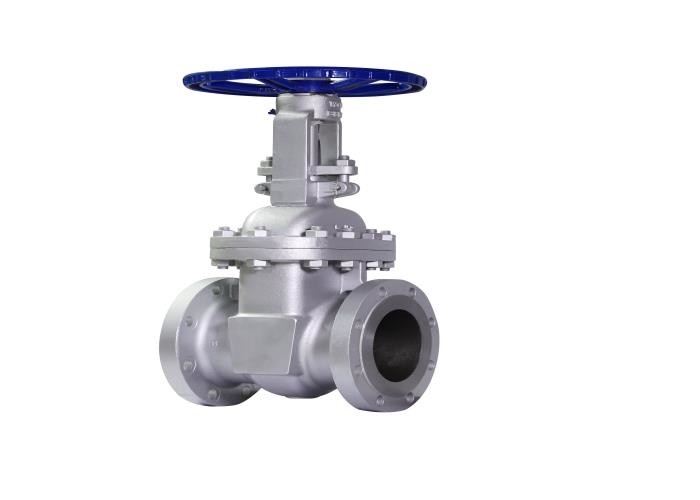

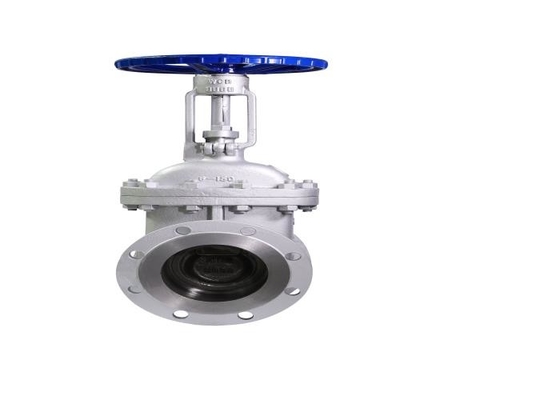

| Nazwa produktu: | Zasuwa kołnierzowa | Rozmiar: | DN50-DN600 |
|---|---|---|---|
| Połączenie: | Kołnierz Końce | Kolor: | Żądanie klienta, biały |
| materiał korpusu: | Stal węglowa | Głoska bezdźwięczna: | Woda, olej, gaz |
| Temperatura mediów: | Średnia temperatura, normalna temperatura | Rodzaj: | os&y, rosnąca łodyga |
| High Light: | zasuwa olejowa z kołnierzem api,zasuwa olejowa z kołnierzem 150lb,zasuwa kołnierzowa dn125 z kołnierzem; |
||
1. zawór jest połączony kołnierzowo;
2. zawór składa się z korpusu zaworu, pokrywy, bramy, drążka zaworu, pokrętła i innych części.Obracając pokrętło ręczne,
Pręt zaworu unosi się lub opada, napędzając w ten sposób tłok do podnoszenia lub opadania, powodując liniowe przemieszczenie prostopadłe do cieczy,
Aby osiągnąć cel otwierania i zamykania.
① Dozwolone jest zdejmowanie pokrętła, gdy zawór jest w pozycji całkowicie otwartej;
② Wypełniacz można zastąpić różnymi materiałami i strukturami zgodnie z potrzebami klienta;
③ Środkowa uszczelka przyjmuje metalową uszczelkę falistą, która ma lepszą wydajność uszczelniania i dłuższą żywotność i może być demontowana i używana wielokrotnie;
④ Zintegrowana szyna prowadząca wewnątrz korpusu zaworu może zapewnić, że suwak pozostaje wyśrodkowany w dowolnej pozycji podczas otwierania i zamykania
⑤ Wytrzymałość połączenia pomiędzy prętem zaworu a suwakiem przekracza wytrzymałość gwintu pręta zaworu;
⑥ Pręt zaworu przeciwwybuchowego ma stożkową górną powierzchnię uszczelniającą, która znajduje się blisko pokrywy zaworu, gdy zawór jest całkowicie otwarty;
⑦ Elastyczna bramka klinowa może kompensować zniekształcenie powierzchni pierścienia gniazda i odkształcenie korpusu zaworu spowodowane naprężeniem rurociągu;
Pierścień gniazda zaworu jest instalowany przez zgrzewanie uszczelnienia, które może spawać powierzchnie uszczelniające z różnych materiałów zgodnie z wymaganiami klienta.
1. zawór należy przechowywać w suchym magazynie i nie należy go przechowywać na wolnym powietrzu.
2. w przypadku długotrwałego przechowywania należy go regularnie konserwować.
3. zawór można zainstalować na dowolnym rurociągu.
4. Próbę ciśnieniową należy przeprowadzić przed montażem, a montaż można przeprowadzić dopiero po spełnieniu wymagań.
5. oczyścić rurę i komorę zaworu przed instalacją.
6. Pokrętło nie może być używane do podnoszenia.
7. po zamontowaniu produkt nie może być poddawany dużym siłom zewnętrznym.
8. warunki eksploatacji muszą być zgodne z wymaganiami określonymi w specyfikacji działania.
9. przekręć pokrętło zgodnie z ruchem wskazówek zegara, aby zamknąć i odwrotnie, aby otworzyć.
| Rodzaj | DN | L | D | D1 | D2 | bf | Z-Фd | Hmaks | Hmin | D0 | |||
| API (B) Z40H-150LB | 2" | 51 | 178 | 150 | 120,7 | 92．1 | 17,5-2 | 4-Ф19 | 390 | 330 | 200 | ||
| 2 1/2" | 64 | 190 | 180 | 139,7 | 105 | 20,7-2 | 4-Ф19 | 435 | 350 | 200 | |||
| 3" | 77 | 203 | 190 | 152,4 | 127 | 22,3-2 | 4-Ф19 | 510 | 410 | 240 | |||
| 4" | 102 | 229 | 230 | 190,5 | 157 | 22,3-2 | 8-Ф19 | 580 | 465 | 280 | |||
| 5" | 127 | 254 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22,2 | 660 | 515 | 280 | |||
| 6" | 153 | 267 | 280 | 241,3 | 216 | 23,9-2 | 8-Ф22,2 | 775 | 610 | 320 | |||
| 8" | 204 | 292 | 345 | 298,5 | 270 | 28-2 | 8-Ф22,2 | 965 | 745 | 360 | |||
| 10" | 254 | 330 | 405 | 362 | 323,8 | 28,6-2 | 12-Ф25,4 | 1165 | 890 | 400 | |||
| 12" | 305 | 356 | 485 | 431,8 | 381 | 30,2-2 | 12-Ф25,4 | 1370 | 1040 | 450 | |||
| 14" | 337 | 381 | 535 | 476,3 | 412,8 | 33,4-2 | 12-Ф28,5 | 1545,5 | 1181,5 | 560 | |||
| 16" | 388 | 406 | 595 | 539,8 | 469,9 | 35-2 | 16-Ф28,5 | 1744 | 1326 | 560 | |||
| 18" | 439 | 432 | 635 | 577,9 | 533,4 | 38,1-2 | 16-Ф31,8 | 1930 | 1440 | 640 | |||
| 20" | 489 | 457 | 700 | 635 | 584,2 | 41,3-2 | 20-Ф31,8 | 2135 | 1597 | 640 | |||
| 24" | 591 | 508 | 815 | 749,3 | 692,2 | 46,1-2 | 20-Ф35 | 2531 | 1906,5 | 720 | |||
