Szczegóły Produktu:
Zapłata:
|

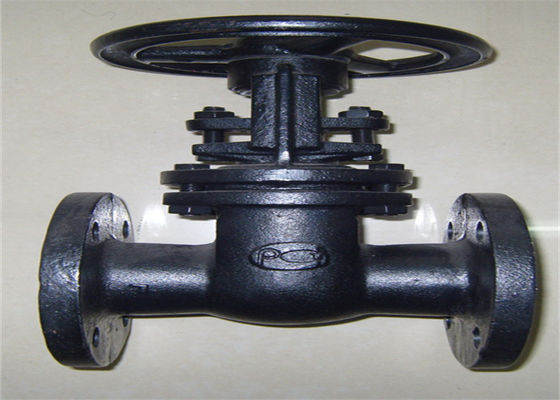

| Nazwa produktu: | Zasuwa kołnierzowa | Nacisk: | Średnie ciśnienie |
|---|---|---|---|
| Głoska bezdźwięczna: | Woda, olej | Standard: | GOST |
| materiał korpusu: | Żeliwo | Kolor: | Żądanie klienta Czarny |
| Połączenie: | Kołnierz Końce | Rozmiar: | DN50~DN400 |
| Rodzaj: | rosnąca łodyga | Temperatura mediów: | Średnia temperatura |
| High Light: | gost standard 4 zasuwa z kołnierzem,mosiężne gniazdo 4 zasuwa z kołnierzem,zasuwa dn200 z kołnierzem; |
||
Zawór może być używany do otwierania i zamykania rurociągów i urządzeń z mediami niekorozyjnymi, a nie do dławienia.
Zawór obraca nakrętkę trzpienia zaworu, obracając pokrętło, aby trzpień zaworu poruszał się w górę i w dół, tak aby napędzać tłok do podnoszenia lub opadania i wykonywać liniowe przemieszczenie prostopadłe do płynu, aby osiągnąć cel otwierania i zamykania.
1. Prosty kształt, dobry proces produkcyjny, szeroki zakres zastosowań i łatwa instalacja.
2. Opór płynu jest mały.Kanał środkowy wewnątrz korpusu zasuwy jest prosty.Medium nie zmienia swojego kierunku przepływu przy przepływie przez zasuwę, więc opory przepływu są niewielkie.
3. Medium może płynąć w dowolnym kierunku z obu stron zasuwy, którą można podłączyć lub odciąć
| DN | L | D | D1 | D2 | D3 | bf | Z-Φd | Hmin | Hmaks | W |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238,6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862,5 | 1159,5 | 350 |
