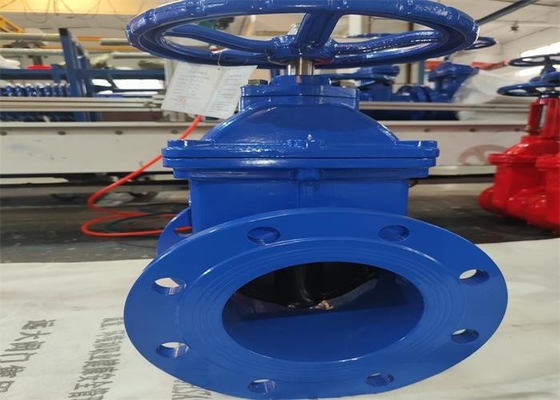

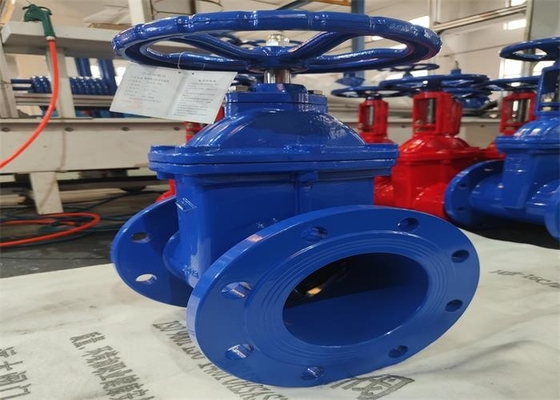

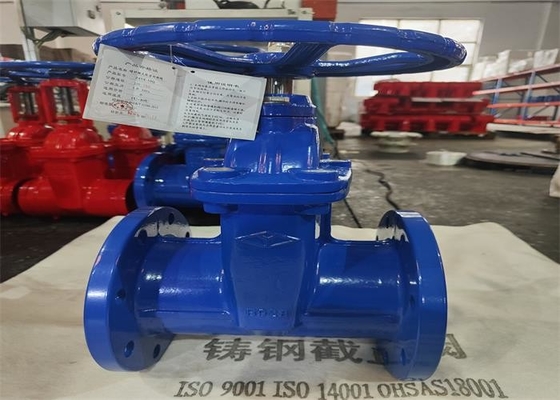

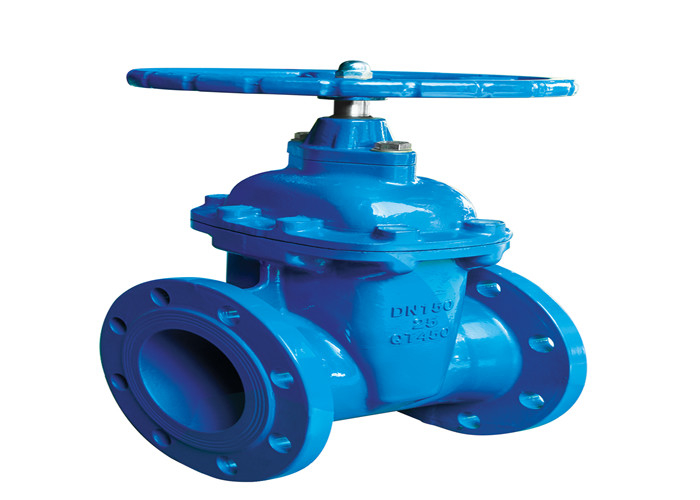

DIN 1,6 Mpa z żeliwa sferoidalnego Sprężyste gniazdo z kołnierzem z trzpieniem nie wznoszącym

Ile masz lat:

Zawór może być używany do otwierania i zamykania na rurociągach i urządzeniach o temperaturze czynnika nie wyższej niż 80℃.

Zasada struktury i działania:

1. Zawór jest połączony kołnierzowo i zgodny ze standardem GB / T 12232.Zawór składa się z korpusu zaworu, pokrywy, zasuwy, pręta zaworu itp.

2. Zawór obraca trzpień zaworu poprzez przekręcenie specjalnego klucza, aby popychać nurnik w górę lub w dół, aby osiągnąć cel otwierania i zamykania.Zintegrowana wulkanizowana guma płyty zaworu skutecznie blokuje kontakt między płytą zaworu a medium i ma doskonałe właściwości antykorozyjne.Efekt uszczelnienia można osiągnąć przez zastosowanie efektu kompensacji mikroodkształceń wytwarzanych przez gumę podczas naprężania bijaka.

Funkcje zaworu

1. Prosty kształt, niewielka waga, dobra technologia produkcji, szeroki zakres zastosowań i łatwa instalacja.

2. Struktura jest rozsądna i zwarta, objętość jest niewielka, a części zamykające masę (brama) przyjmują strukturę klinową, która może automatycznie kompensować odkształcenie korpusu zaworu spowodowane nieprawidłowym obciążeniem lub temperaturą podczas pracy, a uszczelnienie jest bezpieczne i niezawodny.

3. Medium może płynąć w dowolnym kierunku z obu stron zasuwy, którą można podłączyć lub odciąć.

4. Otwieranie i zamykanie oszczędza pracę.Podczas otwierania i zamykania kierunek ruchu suwaka jest prostopadły do ​​kierunku przepływu medium.W porównaniu z zaworem odcinającym otwieranie i zamykanie zasuwy jest pracochłonne.

5. Może być używany do odprowadzania ścieków, aby zapobiec rdzewieniu bramy.

Sprawy wymagające uwagi

Elastyczne zawory międzyuszczelkowe nie mogą być stosowane poza zakresem zalecanym przez producenta.Poniższe częściowe ostrzeżenia to nie wszystko, ale pomogą w niektórych kwestiach dotyczących aplikacji.

1. Elastycznego zaworu uszczelniającego gniazda nie należy montować na rurociągu, którego ciśnienie robocze jest większe niż ciśnienie nominalne.

2. Elastycznego zaworu uszczelniającego gniazdo nie wolno stosować na obkurczającym się rurociągu, chyba że jest to specjalnie zalecane lub zademonstrowane przez producenta.

3. Zasuwy z elastycznym gniazdem nie powinny być wystawiane na działanie temperatur ujemnych.

4. Aby zapobiec uszkodzeniom podczas pracy, zaleca się, aby moment roboczy DN40 ~ DN100 nie był większy niż 270 Nm.DN125 ~ DN300 nie więcej niż 400 Nm DN350 ～ DN600 nie więcej niż 500 Nm.

5. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zapewnić ochronę izolacji termicznej;Gdy jest używany jako zawór końcowy, do ogrzewania należy zastosować rurę towarzyszącą lub płaszcz, aby temperatura ścianki rury nie była niższa niż 0 ℃.

6. Surowo zabrania się instalowania i używania go na wibracje łożyska rurociągu lub gwałtowną zmianę temperatury medium

7. Rurociąg połączony z zaworem powinien mieć stałe podparcie, a dwa kołnierze używane do połączenia powinny być koncentryczne i równoległe, aby uniknąć naprężeń łączących i uszkodzenia produktu zaworu po zainstalowaniu zaworu.

8. Bez względu na to, gdzie jest używany, zasuwa z elastyczną uszczelką gniazda musi być umieszczona w pomieszczeniu.Jeśli ma być umieszczony na zewnątrz, zawór musi być chroniony przed wiatrem, deszczem i słońcem.W chłodniejszym klimacie należy go wykonać, aby zapobiec przedostawaniu się wody do zaworu i zamarzaniu, aby zapobiec uszkodzeniu odlewów zaworów i elastycznych gniazd zaworów.

Gdy zasuwa z elastycznym uszczelnieniem gniazda jest zamontowana pod rowem, do obsługi zasuwy potrzebne są specjalne narzędzia.Drążek transmisyjny jest używany jako konwencjonalna rączka operacyjna.Korek skrzyni biegów jest zainstalowany na zaworze.Wymagany jest długi uchwyt roboczy.

Nasadkę przekładni można łatwo obsługiwać ze skarbca za pomocą pręta operacyjnego, a rozmiar skarbca powinien być wygodny do zdjęcia pokrywy zaworu i części wewnętrznych w celu naprawy.

Montaż na ziemi: w przypadku montażu zaworu na ziemi rurociąg należy ułożyć tak, aby zapobiec uszkodzeniu zaworu.Zawór nie może być montowany na nieuporządkowanym rurociągu.

Wymiary
