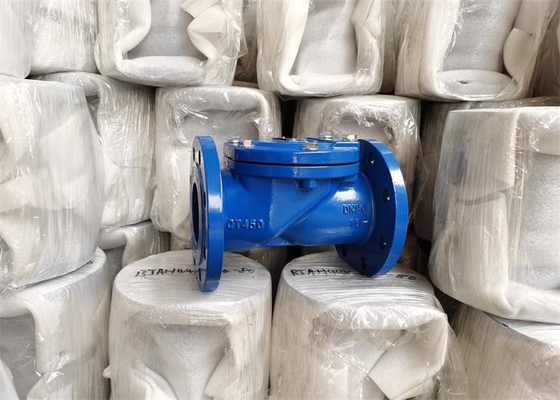

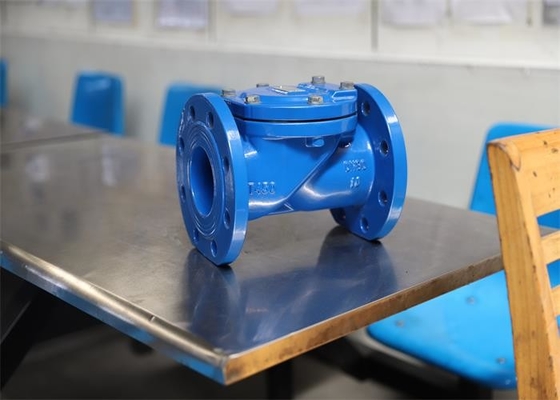

Materiały z żeliwa sferoidalnego Zawór zwrotny z gumową płytką Zawór zwrotny z kołnierzem klapowym

Stosowanie

Zawór ten jest używany głównie na wylocie pompy rurociągowej w systemach zaopatrzenia w wodę i odprowadzania wody, przemyśle naftowym, chemicznym i innych niekorozyjnych ciekłych działach przemysłowych, aby zapobiec średniemu przeciwprądowi.

Struktura i zasada działania

Zawór jest połączony kołnierzem, powierzchnia uszczelniająca przyjmuje pochyloną konstrukcję, a czas zamykania jest krótki, co może zmniejszyć ciśnienie uderzenia wodnego.Zawór składa się z korpusu zaworu, pokrywy zaworu, tarczy zaworu i innych części.

Cechy zaworu

1. Opór płynu jest mały, a powierzchnia uszczelniająca jest mniej czyszczona i erodowana przez medium.

2. Prosty kształt, dobra technologia produkcji i szeroki zakres zastosowań.

3. Urządzenie o ograniczonym położeniu w wewnętrznej wnęce korpusu zaworu zapobiega zbyt wysokiemu położeniu otwarcia dysku zaworu, dzięki czemu wydajność pracy całej maszyny jest bardziej stabilna

4. Podczas instalacji kierunek przepływu medium jest zgodny z kierunkiem strzałki na korpusie zaworu.

Instrukcje dotyczące przechowywania, instalacji i użytkowania

1. Zawór należy umieścić w suchym magazynie i nie należy go przechowywać na wolnym powietrzu.

2. W przypadku przechowywania długoterminowego należy go regularnie konserwować.

3. Warunki eksploatacji muszą spełniać wymagania specyfikacji wydajności.

4. Próbę ciśnieniową należy przeprowadzić przed montażem, a montaż można przeprowadzić dopiero po spełnieniu wymagań.

5. Przed instalacją oczyścić wewnętrzną wnękę rur i zaworów.

6. Produkt po zamontowaniu nie może być poddawany dużym siłom zewnętrznym.

7. Zawór jest zwykle instalowany w rurociągu poziomym, z pokrywą zaworu skierowaną w górę prostopadle do rurociągu i należy pamiętać, że kierunek przepływu medium jest zgodny z kierunkiem strzałki na korpusie zaworu.

8. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zapewnić ochronę izolacji termicznej;Gdy jest używany jako zawór końcowy, do ogrzewania należy zastosować rurę towarzyszącą lub płaszcz, aby temperatura ścianki rury nie była niższa niż 0 ℃.

9. Surowo zabrania się instalowania i używania na drganiach łożysk rurociągu lub gwałtownych zmianach temperatury medium.

Wymiar
