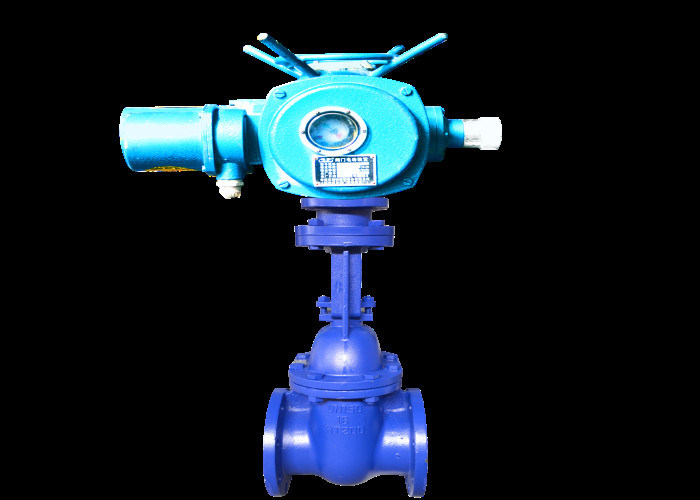

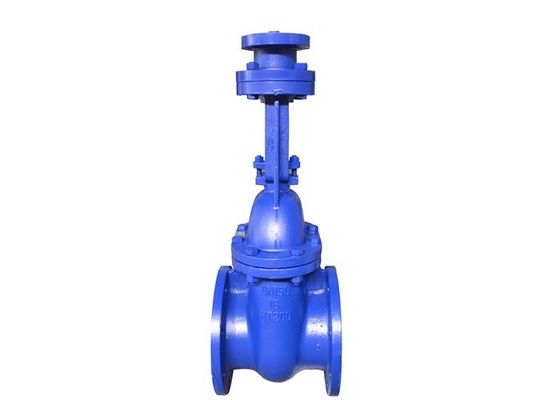

Zmotoryzowane ciśnienie żeliwa klinowego 1,0 Mpa DN50 ~ DN600 Zasuwa kołnierzowa

Struktura i zasada działania

1. Zawór jest połączony kołnierzowo i zgodny ze standardem GB / T 12232.Zawór składa się głównie z korpusu zaworu, zasuwy, drążka zaworu, pokrywy zaworu, nakrętki drążka zaworu, pokrętła i innych części.

2. Zawór obraca nakrętkę trzpienia zaworu, obracając pokrętłem, aby trzpień zaworu poruszał się w górę iw dół, tak aby tłok podnosił się lub opadał i wykonywał liniowe przemieszczenie prostopadłe do płynu, aby osiągnąć cel otwarcia i zamknięcie

Cechy zaworu

1. Prosty kształt, dobry proces produkcyjny, szeroki zakres zastosowań i łatwa instalacja.

2. Struktura jest rozsądna i zwarta, objętość jest niewielka, a części zamykające masę (brama) przyjmują strukturę klinową, która może automatycznie kompensować odkształcenie korpusu zaworu spowodowane nieprawidłowym obciążeniem lub temperaturą podczas pracy, a uszczelnienie jest bezpieczne i niezawodny.

3. Medium może płynąć w dowolnym kierunku z obu stron zasuwy, którą można podłączyć lub odciąć

Środki ostrożności podczas przechowywania, instalacji i użytkowania

1. Ten produkt powinien być umieszczony w suchym magazynie i nie może być przechowywany na wolnym powietrzu.

2. Do długotrwałego przechowywania wymagana jest regularna konserwacja.

3. Próbę ciśnieniową i kontrolę należy przeprowadzić przed instalacją, a instalację można przeprowadzić dopiero po jej zakwalifikowaniu.

4. Przed instalacją oczyścić wewnętrzną wnękę rur i zaworów.

5. Pokrętła nie można używać do podnoszenia.Podczas pracy nie należy dodawać dźwigni pomocniczej.Jeśli pokrętło obraca się zgodnie z ruchem wskazówek zegara, jest zamknięte, w przeciwnym razie jest otwarte.

6. Warunki eksploatacji muszą spełniać wymagania techniczne określone w specyfikacji działania.

7. Po zamontowaniu produkt nie powinien być poddawany dużym siłom zewnętrznym, a wspornik zaworu należy w razie potrzeby ustawić.

8. Gdy lokalna minimalna temperatura jest niższa niż 4 ℃, należy zapewnić ochronę izolacji termicznej;Gdy jest używany jako zawór końcowy, do ogrzewania należy zastosować rurę towarzyszącą lub płaszcz, aby temperatura ścianki rury nie była niższa niż 0 ℃.

9. Surowo zabrania się instalowania i używania na drganiach łożysk rurociągu lub gwałtownych zmianach temperatury medium.

10. DN ≤ 300 mogą być instalowane na rurociągach poziomych i pionowych.W przypadku stosowania do rurociągów poziomych pokrętło powinno być zainstalowane do góry;DN350 ≥ należy montować na rurociągu poziomym z pokrętłem skierowanym do góry;W przypadku instalacji poziomej wymagane jest specjalne dostosowanie;Kierunek przepływu mediów jest nieograniczony.
