Szczegóły Produktu:
Zapłata:
|

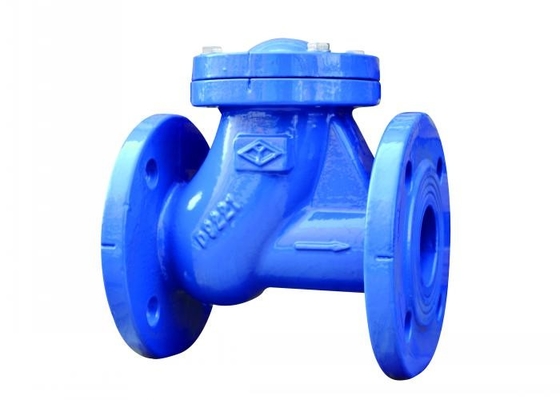

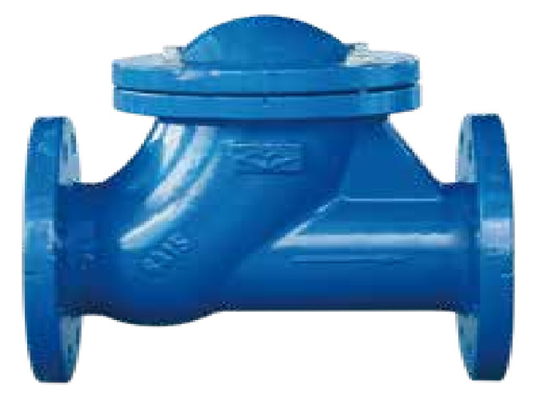

| Nazwa produktu: | Zawór zwrotny podnoszenia | Ciśnienie: | 1,6mpa |
|---|---|---|---|
| Materiał korpusu: | Żeliwo | Głoska bezdźwięczna: | Woda |
| Temperatura mediów: | Normalna temperatura | połączenie: | Kołnierz Końce |
| Rozmiar: | DN40 DO DN200 | Kolor: | Żądanie klienta /niebieski |
| Piłka: | WCB+NBR | Standard: | Standardowy GB |
| High Light: | Zawór zwrotny typu kulowego z końcówką kołnierzową,zawór zwrotny typu kulowego 16 Mpa,kulowy zawór zwrotny antyutleniający |
||
Gumowa kulka przyjmuje pustą stalową kulkę i jest przymocowana gumą o dobrej elastyczności, która może zapewnić uszczelnienie i zmniejszyć uszkodzenia systemu rurociągów podczas zamykania zaworu.Gdy zawór jest otwarty, stożkowy korpus z otworami może zamocować stalową kulkę, wyeliminować nacisk na powierzchnię styku między gumową kulką a stożkowym korpusem, nawiązać kontakt z powierzchnią styku i zmniejszyć straty hydrauliczne spowodowane drżeniem gumowa kulka w zaworze.W dużym systemie rurociągów zastosowanie trzykanałowego lub czterokanałowego sferycznego zaworu zwrotnego może zastąpić dużą konstrukcję płyty zaworowej, zmniejszyć ciężar płyty zaworowej, sprawić, że kanał wewnętrzny będzie miał niezależną porowatą strukturę, a kula zostanie umieszczona w każdym otwór.Ciecz przejdzie własną drogą w procesie wchodzenia i wychodzenia z korpusu zaworu bez zakłóceń, zmniejszy uderzenia i wibracje w procesie zamykania zaworu, zmniejszy hałas i całkowicie wyeliminuje błąd działania kulki.Wielokanałowy sferyczny zawór zwrotny nie ma części przegubowych (wał i tuleja wału) i nie ma względnego mechanicznego ruchu tarcia.W porównaniu z zaworem zwrotnym klapowym nie ma żadnych wrażliwych części, ma długą żywotność i nie wymaga prac konserwacyjnych
Zawór ten służy do pojedynczego otwierania i zamykania, aby zapobiec cofaniu się mediów rurociągu.
| Ciśnienie normalne | 1,6(mpa) |
| Test powłoki | 2,4 mpa (woda) |
| Test pieczęci | 1,76 mpa (woda) |
| temperatura | ≤80 ℃ |
| średni | woda |
| mm | L | D | D1 | D2 | bf | Z-фd | h |
| 40 | 203 | 150 | 110 | 84 | 19-3 | 4-ф19 | 129 |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-ф19 | 129 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-ф19 | 146 |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-ф19 | 152 |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-ф19 | 189 |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-ф19 | 190 |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-ф23 | 226 |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-ф23 | 275 |
