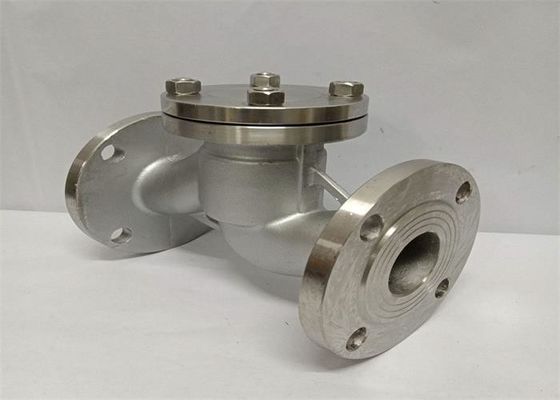

Gost ze stali nierdzewnej 1,6/2,5/4,0/6,4 MPa zawór zwrotny z podnoszeniem końca kołnierza

Wstęp

Ten zawór jest odpowiedni dla rurociągu typu kwasu azotowego, zapobiega otwieraniu się średniego niekorzystnego prądu w jedną stronę.

Tryb instalacji

1. w przypadku zaworu zwrotnego z tarczą zaworu przesuwającą się wzdłuż pionowej linii środkowej korpusu zaworu, zawór zwrotny z gwintem wewnętrznym może być instalowany tylko na rurociągu poziomym, a tarcza zaworu na wysokociśnieniowym zaworze zwrotnym o małej średnicy może przyjąć piłkę.Kształt korpusu zaworu motylkowego jest taki sam jak zaworu odcinającego (który może być używany jako zawór odcinający), więc jego współczynnik oporu płynu jest duży.Jego konstrukcja jest podobna do zaworu odcinającego, a korpus i dysk zaworu są takie same jak zawór odcinający.Górna część dysku zaworu i dolna część pokrywy zaworu są obrabiane tuleją prowadzącą.Tuleja prowadząca dysku zaworu może swobodnie unosić się i opadać w tulei prowadzącej dysku zaworu.Gdy medium płynie w dół, dysk zaworu otwiera się pod wpływem nacisku medium.Gdy medium przestaje płynąć, dysk zaworu opada pionowo na gniazdo zaworu, aby zapobiec cofaniu się medium.Kierunek średniego kanału wlotowego i wylotowego prostego zaworu zwrotnego motylkowego jest prostopadły do ​​kanału gniazda zaworu;W przypadku zaworu zwrotnego o wzroście pionowym kierunek średniego kanału wlotowego i wylotowego jest taki sam jak w przypadku kanału gniazda zaworu, a jego opór przepływu jest mniejszy niż w przypadku prostego zaworu zwrotnego

2.zawór, którego dysk ślizga się wzdłuż linii środkowej korpusu zaworu.Zawór zwrotny rurociągu to nowy zawór.Ma małą objętość, niewielką wagę i dobrą technologię przetwarzania.Jest to jeden z kierunków rozwoju zaworu zwrotnego.Jednak współczynnik oporu płynu jest nieco większy niż w przypadku zaworu zwrotnego klapowego

Wymiar
