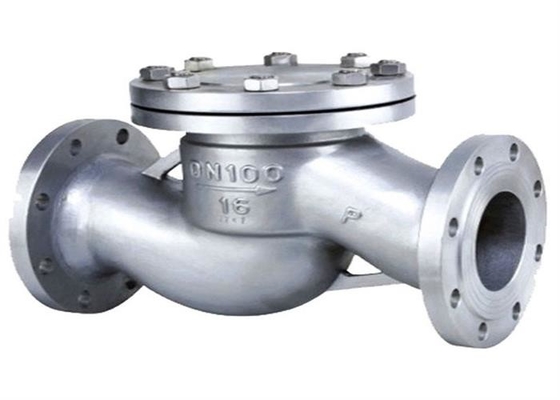

Stal nierdzewna 1.0/1.6/2.5 Mpa DIN Standardowy zawór zwrotny z zakończeniem kołnierza

Wstęp

Zawór zwrotny podnoszenia odnosi się do zaworu, który automatycznie otwiera i zamyka dysk zaworu w zależności od przepływu samego medium, aby zapobiec cofaniu się medium.Jest również znany jako zawór zwrotny, zawór jednokierunkowy, zawór przepływu wstecznego i zawór zwrotny.Zawór zwrotny należy do zaworu automatycznego, który służy głównie do zapobiegania przepływowi wstecznemu medium, odwrotnemu obrotowi pompy i silnika napędowego oraz wyładowaniu medium z pojemnika.Zawór zwrotny może być również użyty na rurociągu do zasilania systemu pomocniczego, w którym ciśnienie może wzrosnąć powyżej ciśnienia systemowego.Zawory zwrotne można podzielić głównie na klapy zwrotne (obrotowe zgodnie ze środkiem ciężkości) oraz klapy zwrotne (ruchome wzdłuż osi)

Tryb instalacji

1. Tarcza klapowego zaworu zwrotnego ma kształt tarczy i obraca się wokół obrotowego wału kanału gniazda zaworu.Ponieważ kanał w zaworze jest opływowy, a opór przepływu jest mniejszy niż w przypadku zaworu zwrotnego motylkowego wznoszącego, nadaje się on do zastosowań o dużej średnicy z niskim natężeniem przepływu i rzadką zmianą przepływu, ale nie nadaje się do przepływu pulsacyjnego, oraz jego skuteczność uszczelniania nie jest tak dobra jak w przypadku typu podnoszenia.Zawory zwrotne motylkowe dzielą się na jednotarczowe, dwutarczowe i wielopłytkowe.Te trzy formy są podzielone głównie ze względu na średnicę zaworu, aby zapobiec osłabieniu uderzenia hydraulicznego, gdy medium przestaje płynąć lub cofa się.

2. Zawór zwrotny podnoszenia: w przypadku zaworu zwrotnego z dyskiem zaworu przesuwającym się wzdłuż pionowej linii środkowej korpusu zaworu, zawór zwrotny z gwintem wewnętrznym może być instalowany tylko na rurociągu poziomym, a dysk zaworu na wysokociśnieniowym małym zawór zwrotny o średnicy może przyjąć kulę.Kształt korpusu zaworu motylkowego jest taki sam jak zaworu odcinającego (który może być używany jako zawór odcinający), więc jego współczynnik oporu płynu jest duży.Jego konstrukcja jest podobna do zaworu odcinającego, a korpus i dysk zaworu są takie same jak zawór odcinający.Górna część dysku zaworu i dolna część pokrywy zaworu są obrabiane tuleją prowadzącą.Tuleja prowadząca dysku zaworu może swobodnie unosić się i opadać w tulei prowadzącej dysku zaworu.Gdy medium płynie w dół, dysk zaworu otwiera się pod wpływem nacisku medium.Gdy medium przestaje płynąć, dysk zaworu opada pionowo na gniazdo zaworu, aby zapobiec cofaniu się medium.Kierunek średniego kanału wlotowego i wylotowego prostego zaworu zwrotnego motylkowego jest prostopadły do ​​kanału gniazda zaworu;W przypadku zaworu zwrotnego o wzroście pionowym kierunek średniego kanału wlotowego i wylotowego jest taki sam jak w przypadku kanału gniazda zaworu, a jego opór przepływu jest mniejszy niż w przypadku zaworu zwrotnego prostego.

3. Klapowy zawór zwrotny: zawór zwrotny, którego tarcza obraca się wokół trzpienia w gnieździe zaworu.Zawór zwrotny talerzowy ma prostą konstrukcję i może być instalowany tylko na rurociągu poziomym z dobrym uszczelnieniem.

4. Zawór zwrotny podnoszenia: zawór, którego dysk przesuwa się wzdłuż linii środkowej korpusu zaworu.Zawór zwrotny rurociągu to nowy zawór.Ma małą objętość, niewielką wagę i dobrą technologię przetwarzania.Jest to jeden z kierunków rozwoju zaworu zwrotnego.Jednak współczynnik oporu płynu jest nieco większy niż w przypadku klapy zwrotnej.

5. Zawór zwrotny sprężania: Zawór ten jest używany jako zawór odcinający wodę zasilającą kocioł i parę.Posiada kompleksową funkcję podnoszenia zaworu zwrotnego, zaworu odcinającego lub zaworu kątowego;

Wymiar
