Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Zawór zwrotny podnoszenia | połączenie: | Kołnierz Końce |
|---|---|---|---|
| Kolor: | Żądanie klienta, szary | Średni: | Olej Woda Gaz |
| Materiał korpusu: | Carbon Steel ; Stal węglowa ; WCB WCB | Ciśnienie: | Średnie ciśnienie, wysokie ciśnienie, normalna temperatura |
| Temperatura mediów: | Średnia temperatura, normalna temperatura, wysoka temperatura | Materiał płyty: | Stal węglowa ;WCB |
| Rozmiar: | DN15 do DN300 | Struktura: | Sprawdzać |
| High Light: | Zawór zwrotny typu podnoszenia tłoka WCB,zawór zwrotny typu podnoszenia tłoka ze stali,lekki zawór zwrotny typu podnoszenia tłoka |
||
Zawory zwrotne ze staliwa H41h i H41W są szeroko stosowane do ciśnienia nominalnego PN1 W przypadku rurociągów pracujących w różnych warunkach pracy, takich jak przemysł naftowy, chemiczny i elektrociepłownia o temperaturze pracy -29 ~ 550℃ przy 6 ~ 10,0 MPa, odpowiednie media to: woda, olej, para, itp. Jego głównym zadaniem jest zapobieganie przepływowi wstecznemu medium, odwrotnemu obrotowi pompy i jej silnika napędowego oraz odprowadzaniu medium do zbiornika.

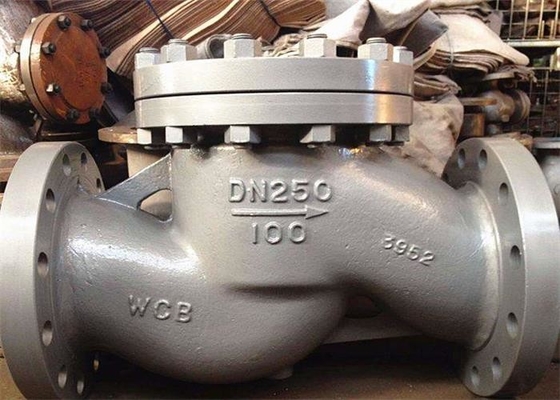

Podczas użytkowania zaworu medium przepływa zgodnie z kierunkiem strzałki na rysunku.
1. Gdy medium płynie w określonym kierunku, na dysk zaworu oddziałuje siła medium.Gdy medium jest otwierane dla przeciwprądu, dysk zaworu i powierzchnia uszczelniająca gniazda zaworu są zamknięte z powodu własnego ciężaru dysku zaworu i siły zwrotnej medium, aby zapobiec przeciwprądowi medium.
2. Powierzchnia uszczelniająca korpusu i dysku zaworu powinna być pokryta stalą nierdzewną.
| Rodzaj | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | Pomiar t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14-2 | 16-2 | 16-2 | 18—2 | 18—2 | 20—2 | 20—2 | 20—2 | 22-2 | 22-2 | 24—2 | 26-2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| waga (kg) | 3,3 | 4.13 | 5,33 | 8,7 | 11,66 | 14.33 | 23 | 27 | 35,2 | 54 | 73,2 | 126 | 175 | 262 | ||
| Rodzaj | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | Pomiar t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| BF | 14-2 | 16-2 | 16-2 | 18—2 | 18—2 | 20—2 | 20—2 | 20—2 | 22-2 | 22-2 | 24—2 | 26-2 | 30—2 | 30—2 | ||
| Zx фd | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| waga (kg) | 3,3 | 4.13 | 5,33 | 8,7 | 13.00 | 14.33 | 23 | 27 | 45,0 | 54 | 73,2 | 148 | 191 | 450 | ||
