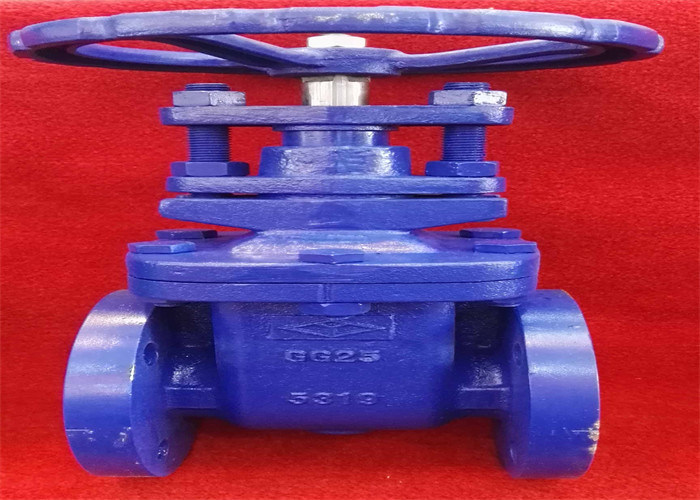

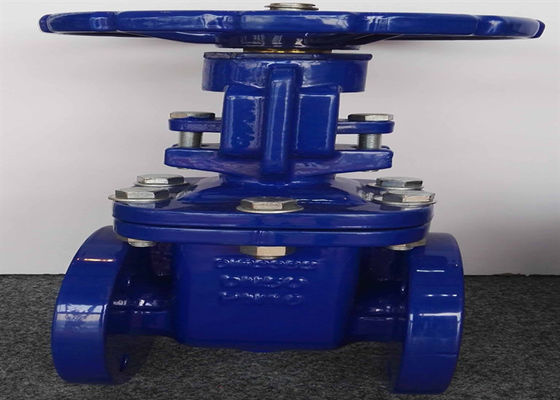

F4 / F5 DIN3352 Metalowa uszczelka Non-Rising Stem / OS Żeliwna zasuwa kołnierzowa

Wstęp

Część otwierająca i zamykająca zasuwy jest nurnikiem, a kierunek ruchu nurnika jest prostopadły do ​​kierunku płynu.Jako medium odcinające stosuje się zasuwę.Po całkowitym otwarciu cały kanał przepływowy jest prosty.W tej chwili strata ciśnienia * w pracy medium jest niewielka.Ze względu na formę elementów uszczelniających, zasuwy są często podzielone na kilka różnych typów, takich jak zasuwa klinowa, zasuwa płaska, podwójna zasuwa równoległa, podwójna zasuwa klinowa itp. Zasuwy są zwykle odpowiednie do warunków pracy, które nie nie trzeba często otwierać i zamykać i utrzymywać bramę całkowicie otwartą lub całkowicie zamkniętą.Nie nadaje się do stosowania jako regulacja lub dławienie.Różne materiały mogą być używane do wody, pary, oleju, kwasu azotowego, kwasu octowego, środka utleniającego, mocznika i innych mediów.
Urządzenia napędowe obejmują koło ręczne, przekładnię stożkową, elektryczną, pneumatyczną itp.


Cechy konstrukcyjne



1. Tłok ma dwie powierzchnie uszczelniające, * powszechnie stosuje się, że dwie powierzchnie uszczelniające tłoka tworzą klin, a kąt klina zmienia się wraz z parametrami zaworu, zwykle 5°.
2. Zasada uszczelnienia zasuwy klinowej polega na osiągnięciu uszczelnienia przez ścisłe połączenie dwóch powierzchni uszczelniających na klinie i dwóch powierzchni uszczelniających na korpusie zaworu.
3. Zasuwa klinowa może być podzielona na zasuwę z trzpieniem podnoszącym (zasuwa z trzpieniem podnoszącym) i zasuwa z trzpieniem niewznoszącym (zasuwa z trzpieniem obrotowym) zgodnie z różnymi trybami otwierania i zamykania zasuwy napędzanej trzpieniem zaworu.
4. Zasuwę klinową można podzielić na elastyczną zasuwę i sztywną zasuwę według różnej konstrukcji bramy.
5. Korpus zaworu jest odlewany, korpus zaworu i pokrywa są połączone śrubami, środkowy kołnierz jest uszczelniony spiralnie zwijaną uszczelką, a metalowy pierścień może być również używany, gdy klienci mają specjalne wymagania.
6. Kanał jest gładki, a współczynnik przepływu mały.Powierzchnia uszczelniająca jest mniej czyszczona i erodowana przez medium.
7. Powierzchnia uszczelniająca wykonana jest ze stali stopowej lub węglika spiekanego, o dobrej odporności na zużycie i zarysowania.
8. Przyjęto elastyczne opakowanie grafitowe, z niezawodnym uszczelnieniem oraz lekką i elastyczną pracą.
9. Kierunek przepływu medium jest nieograniczony, bez zakłócania przepływu i zmniejszania ciśnienia.
10. Wzór użytkowy ma zalety prostego kształtu, krótkiej długości konstrukcyjnej, dobrej wykonalności i szerokiego zakresu zastosowań.



Wymiary

Standard podstawowy
