Szczegóły Produktu:
Zapłata:
|

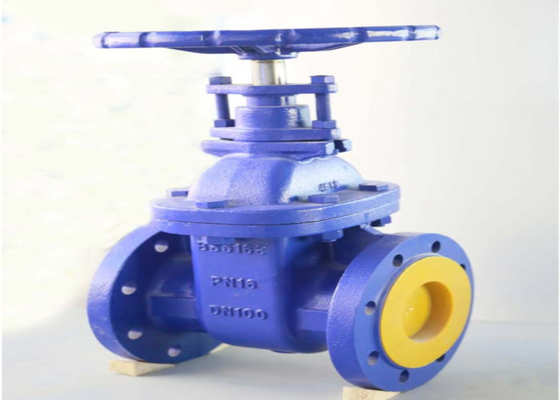

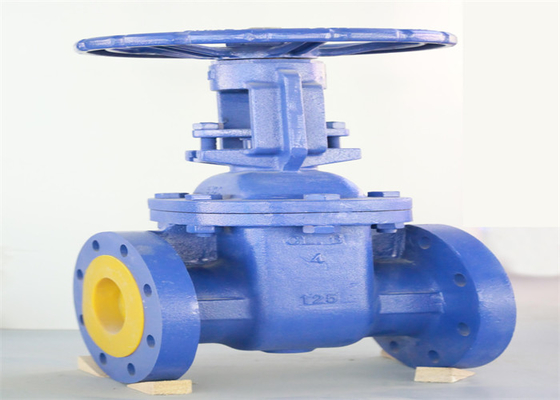

| Nazwa produktu: | Zasuwa kołnierzowa | Kolor: | Żądanie klienta |
|---|---|---|---|
| Standard: | BS | Materiał: | Ciągliwy metal |
| Wielkość portu: | DN40~600 | połączenie: | Kołnierz Końce |
| Głoska bezdźwięczna: | Para wodna | Ciśnienie: | Niskie ciśnienie |
| materiał koła: | Ciągliwy metal | Siedziba: | Brązowy |
| High Light: | Zasuwa żeliwna OS&Y,zasuwa żeliwna ze stali nierdzewnej,BS 5163 |
||
Częścią otwierającą i zamykającą zasuwy jest brama.Kierunek ruchu bramy jest prostopadły do kierunku przepływu płynu.Zasuwę można tylko całkowicie otworzyć i całkowicie zamknąć, nie regulować i dławić.Tłok ma dwie powierzchnie uszczelniające.Dwie powierzchnie uszczelniające najczęściej używanego zaworu Mode RAM tworzą zawory kątowe w kształcie klina i klina
| DN(mm) | DN(nch) | L | D | D1 | D2 | b | F | zd | D0 | Hmin | Hmaks |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. Sprawdź, czy części są kwalifikowane przed montażem, a części, które mają wpływ na wydajność usługi, nie mogą być zmontowane;
2. Wewnętrzna wnęka korpusu zaworu musi zostać oczyszczona, a gwint pręta blokującego musi być pokryty smarem
3 śruby łączące kołnierze należy dokręcać symetrycznie i stopniowo, z odpowiednim kolanem dokręcania nakrętki dławnicy;
4. Wewnętrzna wnęka zaworu, powierzchnia styku z medium i cała powierzchnia zaworu powinny być pomalowane zgodnie z wymaganiami klienta
5. Produkt powinien być otwierany i zamykany elastycznie po montażu bez zakleszczenia;
6 próba ciśnieniowa całej maszyny powinna spełniać wymagania bs5146
7. Norma projektowa powinna być zgodna z BS5163, a połączenie kołnierzowe musi być zgodne z bs4504
8. Długość konstrukcji powinna być realizowana zgodnie z |so5752 seria podstawowa 3
