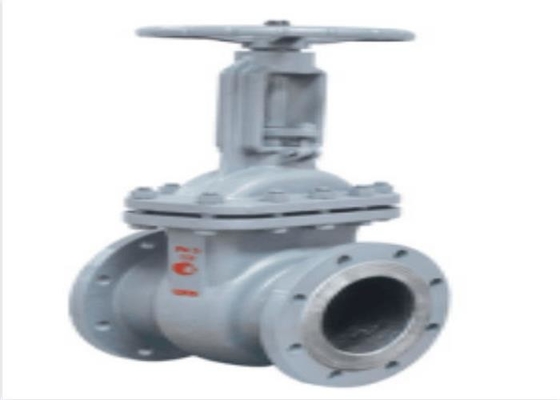

Rury, które tylko całkowicie otwierają się i zamykają Zasuwa kołnierzowa WCB Russia

Wstęp

Częścią otwierającą i zamykającą zasuwy ze staliwa jest zasuwa, a kierunek ruchu zasuwy jest prostopadły do ​​kierunku przepływu płynu.Zasuwa może być tylko całkowicie otwierana i zamykana, nie może być regulowana i dławiona.Tłok ma dwie powierzchnie uszczelniające.Najczęściej stosowanym trybem jest to, że dwie powierzchnie uszczelniające zaworu suwakowego tworzą klin.Kąt klina zmienia się wraz z parametrami zaworu, zwykle 50. Gdy temperatura medium nie jest wysoka, wynosi 2 ° 52'.Brama zasuwy klinowej może być wykonana w całości, która nazywa się zasuwą sztywną;Można go również przerobić na bijak, który może powodować niewielkie odkształcenia, aby poprawić jego wykonalność i zrekompensować odchylenie kąta powierzchni uszczelniającej w procesie przetwarzania.Ten rodzaj taranu nazywa się elastycznym taranem.

Klasyfikacja zasuw

Zasuwy można podzielić na zasuwy z trzpieniem wznoszącym i zasuwy z trzpieniem niewznoszącym w zależności od tego, czy trzpień zaworu podnosi się, czy opada.Zasuwa z trzpieniem wznoszącym unosi się i opada, podczas gdy trzpień zaworu się obraca;Trzpień zaworu będzie się tylko obracał, a niewznoszący się i opadający jest zasuwą z trzpieniem niewznoszącym.

Zasuwa zasuwy z trzpieniem wznoszącym porusza się liniowo wraz z trzpieniem zaworu, co nazywa się zasuwą z trzpieniem wznoszącym (znanym również jako zasuwa z trzpieniem wznoszącym).Generalnie na drążku podnoszącym znajdują się gwinty trapezowe.Poprzez nakrętkę w górnej części zaworu i rowek prowadzący na korpusie zaworu ruch obrotowy zamieniany jest na ruch liniowy, to znaczy moment roboczy zamieniany jest na siłę roboczą.Gdy zawór jest otwarty, gdy wysokość podnoszenia nurnika jest równa 1:1 razy średnica zaworu, kanał płynu jest całkowicie odblokowany, ale tej pozycji nie można monitorować podczas pracy.W rzeczywistym użyciu wierzchołek trzpienia zaworu jest używany jako znak, to znaczy pozycja, której nie można otworzyć, jest używana jako pozycja całkowicie otwarta.Aby uwzględnić zjawisko blokowania spowodowane zmianą temperatury, zwykle otwiera się go do pozycji szczytowej, a następnie cofa się o 1/2-1 obrotu jako pozycję całkowicie otwartego zaworu.Dlatego całkowicie otwarte położenie zaworu jest określane zgodnie z położeniem RAM (tj. skok >).

W przypadku niektórych zasuw nakrętka trzpienia jest osadzona na zasuwie.Trzpień zaworu obraca się bez podnoszenia.Obrót pokrętła napędza trzpień zaworu do obracania i podnoszenia bramy.Ten rodzaj zaworu nazywa się zasuwą z prętem obrotowym lub zasuwą z prętem niewznoszącym.Przełącznik jest taki sam jak zasuwa z prętem wznoszącym.Jest całkowicie otwarty, gdy nie jest otwarty, i całkowicie zamknięty, gdy jest zamknięty, gdy nie jest otwarty.W porównaniu z zasuwą z prętem wznoszącym trudno jest uchwycić otwarcie zasuwy gołym okiem, dlatego należy go dodać. Zamontuj pasek wskaźnika otwarcia.

Wymiary
