Szczegóły Produktu:
Zapłata:
|

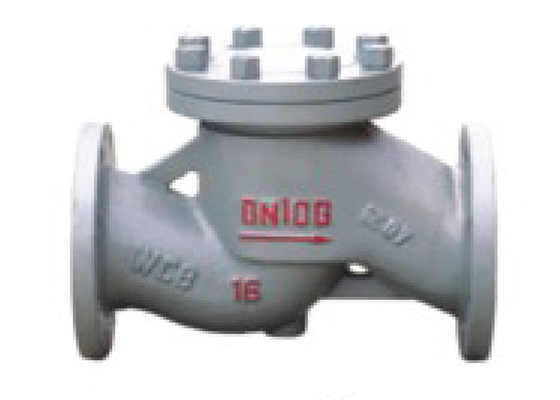

| Nazwa produktu: | Zawór zwrotny podnoszenia | Rozmiar: | DN15-DN250mm/dostosowane |
|---|---|---|---|
| Materiał: | Stal węglowa | Ciśnienie: | Średnie ciśnienie / 1,6 MPa |
| Kolor: | Żądanie klienta | Średni: | Woda, olej, para wodna |
| połączenie: | Kołnierz Końce | Rodzaj: | Winda pionowa |
| Standard: | Standardowy GB | Materiał korpusu: | Stal węglowa |
| High Light: | Lekki zawór zwrotny PN16,zawór zwrotny do podnoszenia PN16,zawór zwrotny ze stali węglowej GB |
||
Zawór zwrotny podnoszenia odnosi się do zaworu, który automatycznie otwiera i zamyka dysk zaworu w zależności od przepływu samego medium, aby zapobiec cofaniu się medium.Jest również znany jako zawór zwrotny, zawór jednokierunkowy, zawór przepływu wstecznego i zawór zwrotny.Zawór zwrotny należy do zaworu automatycznego, który służy głównie do zapobiegania przepływowi wstecznemu medium, odwrotnemu obrotowi pompy i silnika napędowego oraz wyładowaniu medium z pojemnika.Zawór zwrotny może być również użyty na rurociągu do zasilania systemu pomocniczego, w którym ciśnienie może wzrosnąć powyżej ciśnienia systemowego.Zawory zwrotne można podzielić głównie na klapy zwrotne (obrotowe zgodnie ze środkiem ciężkości) oraz klapy zwrotne (ruchome wzdłuż osi)
Zawór zwrotny podnoszenia: w przypadku zaworu zwrotnego z tarczą zaworu przesuwającą się wzdłuż pionowej linii środkowej korpusu zaworu, zawór zwrotny z gwintem wewnętrznym może być instalowany tylko na rurociągu poziomym, a tarcza zaworu na wysokociśnieniowej kontroli o małej średnicy zawór może przyjąć kulę.Kształt korpusu zaworu motylkowego jest taki sam jak zaworu odcinającego (który może być używany jako zawór odcinający), więc jego współczynnik oporu płynu jest duży.Jego konstrukcja jest podobna do zaworu odcinającego, a korpus i dysk zaworu są takie same jak zawór odcinający.Górna część dysku zaworu i dolna część pokrywy zaworu są obrabiane tuleją prowadzącą.Tuleja prowadząca dysku zaworu może swobodnie unosić się i opadać w tulei prowadzącej dysku zaworu.Gdy medium płynie w dół, dysk zaworu otwiera się pod wpływem nacisku medium.Gdy medium przestaje płynąć, dysk zaworu opada pionowo na gniazdo zaworu, aby zapobiec cofaniu się medium.Kierunek średniego kanału wlotowego i wylotowego prostego zaworu zwrotnego motylkowego jest prostopadły do kanału gniazda zaworu;W przypadku zaworu zwrotnego o wzroście pionowym kierunek średniego kanału wlotowego i wylotowego jest taki sam jak w przypadku kanału gniazda zaworu, a jego opór przepływu jest mniejszy niż w przypadku prostego zaworu zwrotnego
| Ciśnienie normalne | 1,6 MPa |
| Odpowiednia temperatura | -29 do 425°C |
| Test pieczęci | 1,8 MPa |
| Test powłoki | 2,4mpa |
| Odpowiednie medium: | para, woda, olej |
| DN | L | D | D1 | D2 | bf | Zxфd | h |
| 15 | 130 | 95 | 65,0 | 46,0 | 14-2 | 4-ф14 | 88 |
| 20 | 150 | 105 | 75,0 | 56,0 | 16-2 | 4-ф14 | 88 |
| 25 | 160 | 115 | 85,0 | 65,0 | 16-2 | 4-ф14 | 103 |
| 32 | 180 | 140 | 100,0 | 76,0 | 18-2 | 4-ф18 | 115 |
| 40 | 200 | 150 | 110 | 84,0 | 18-2 | 4-ф18 | 131 |
| 50 | 230 | 165 | 125,0 | 99,0 | 20-2 | 4-ф18 | 141 |
| 65 | 290 | 185 | 145,0 | 118,0 | 20-2 | 4-ф18 | 157 |
| 80 | 310 | 200 | 160 | 132,0 | 20-2 | 8-ф18 | 165 |
| 100 | 350 | 220 | 180 | 156,0 | 20-2 | 8-ф18 | 185 |
| DN125 | 400 | 250 | 210 | 184 | 22-2 | 8-ф18 | 211 |
| DN150 | 480 | 285 | 240 | 211 | 24-2 | 8-ф22 | 233 |
| DN200 | 600 | 335 | 295 | 265 | 26-3 | 12-ф23 | 278 |
| DN250 | 622 | 405 | 355 | 320 | 30-3 | 12-ф25 | 315 |
| DN300 | 698 | 460 | 410 | 375 | 30-4 | 12-ф25 | 392 |
