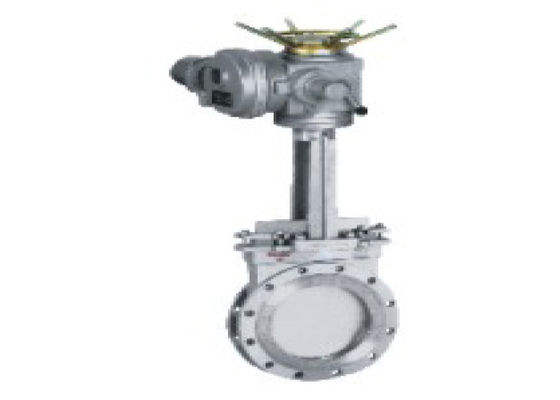

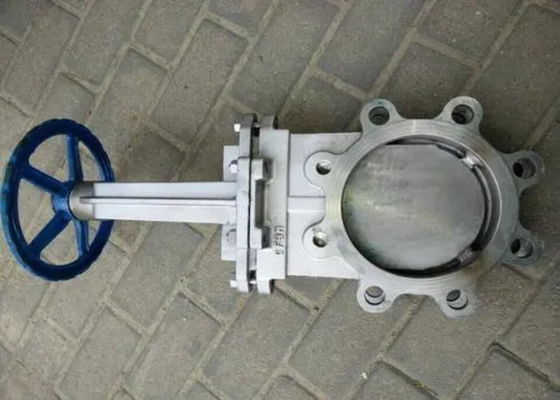

Zasuwa nożowa JIS PN1.0/PN1.6 ze stali węglowej rozmiar 2 "-12"

Wstęp

Zasuwa nożowa jest również znana jako zasuwa nożowa, zasuwa nożowa, zawór do gnojowicy i zawór do gnojowicy.Jej otwierane i zamykane części to brama.Kierunek ruchu bramy jest prostopadły do ​​kierunku przepływu płynu.Medium jest odcinane przez bramkę krawędzi noża, która może ciąć materiały włókniste.Brama posiada dwie powierzchnie uszczelniające.Dwie powierzchnie uszczelniające najczęściej używanego zasuwy płytowej tworzą klin.Kąt klina zmienia się w zależności od parametrów zasuwy, zwykle 5 °. Zasuwę zasuwy klinowej można wykonać w całość, co nazywa się zasuwą sztywną;Można go również przerobić na bijak, który może powodować niewielkie odkształcenia, aby poprawić jego wykonalność i zrekompensować odchylenie kąta powierzchni uszczelniającej w procesie przetwarzania.Ten rodzaj taranu nazywa się elastycznym taranem.W rzeczywistości w korpusie zaworu nie ma komory.Zasuwa unosi się i opada w bocznym rowku prowadnicy i jest mocno dociskana do gniazda zaworu przez występ na dole.W przypadku konieczności uzyskania wysokiej szczelności pośredniej można dobrać gniazdo zaworu uszczelniającego w kształcie litery „O” do realizacji uszczelnienia dwukierunkowego.Zasuwa nożowa ma małą przestrzeń montażową, niskie ciśnienie robocze, niełatwe do gromadzenia rozmaitości i niską cenę.

Gdy zasuwa nożowa jest zamknięta, powierzchnia uszczelniająca może być uszczelniona tylko przez średnie ciśnienie, to znaczy powierzchnia uszczelniająca zasuwy może być dociśnięta do gniazda zaworu po drugiej stronie przez średnie ciśnienie, aby zapewnić uszczelnienie powierzchnia uszczelniająca, która jest samouszczelniająca.Większość zasuw jest uszczelniona wymuszoną, to znaczy, gdy zawór jest zamknięty, zasuwa powinna być dociskana do gniazda zasuwy siłą zewnętrzną, aby zapewnić uszczelnienie powierzchni uszczelniającej.Ten typ zaworu powinien być zwykle instalowany pionowo w rurociągu.

Tryb jazdy zasuwy nożowej: ręczny, zębaty, elektryczny, pneumatyczny, hydrauliczny, przekładnia stożkowa, sterowanie elektryczne, hydrauliczne i pneumatyczne.Kształt zasuwy nożowej: trzpień wznoszący i trzpień niewznoszący.Materiał zasuwy nożowej: żeliwo, staliwo, stal węglowa, stal nierdzewna, wykładzina fluorowa itp.

Uszczelka zasuwy nożowej: uszczelka twarda, uszczelka miękka, uszczelka jednostronna, uszczelka dwustronna i inne materiały.

Dzięki zaletom małej objętości, małego oporu przepływu, niewielkiej wadze, łatwej instalacji i demontażu, ultracienka zasuwa nożowa całkowicie rozwiązuje trudne problemy związane z dużym oporem przepływu, dużą wagą, trudną instalacją i dużą powierzchnią zwykłej zasuwy, zasuwa płaska, zawór kulowy, zawór odcinający, zawór regulacyjny i zawór motylkowy.Po pojawieniu się zasuwy nożowej wymieniono dużą liczbę ogólnych zaworów odcinających i regulacyjnych.Największe na świecie zużycie zasuw nożowych to Stany Zjednoczone i Japonia

Stosowanie:

Zawór ten jest szeroko stosowany do rurociągów, takich jak zaopatrzenie w wodę i odwadnianie, budownictwo, ropa, przemysł chemiczny, gaz węglowy (gaz ziemny), żywność, medycyna, elektrownia, elektrownia jądrowa i odprowadzanie zanieczyszczeń miejskich itp. w celu regulacji lub odcięcia przepływu zawiera różne media, takie jak gruba granulka, lepka ciecz i zanieczyszczenia pływające itp.

Struktura

Wymiary

Instrukcja instalacji i obsługi

1. Przed zainstalowaniem zasuwy nożowej sprawdź wnękę zaworu i powierzchnię uszczelniającą i nie może przywierać brud ani piasek;

2. Śruby na wszystkich częściach łączących należy dokręcać równomiernie;

3. Sprawdź, czy części opakowania muszą być ściśnięte, aby zapewnić zarówno szczelność opakowania, jak i elastyczne otwarcie nurnika;

4. Przed zainstalowaniem zaworu użytkownik musi sprawdzić model zaworu, rozmiar połączenia i zwrócić uwagę na kierunek przepływu medium, aby zapewnić zgodność z wymaganiami zaworu;

5. Podczas montażu zaworu użytkownik musi zarezerwować niezbędną przestrzeń do napędzania zaworu;

6. Okablowanie urządzenia napędowego należy wykonać zgodnie ze schematem;

7. Zasuwa nożowa musi być regularnie konserwowana.Nie wolno zderzać się i ściskać do woli, aby nie naruszyć uszczelnienia.

Utrzymywać

1. Pokrętło, uchwyt i mechanizm przekładni nie mogą być używane do podnoszenia, a kolizja jest surowo zabroniona.

2. Zasuwy podwójne należy montować pionowo (tzn. trzpień zaworu jest w pozycji pionowej, a pokrętło znajduje się u góry).

3. Zasuwa z zaworem obejściowym powinna otworzyć zawór obejściowy przed otwarciem (w celu zrównoważenia różnicy ciśnień na wlocie i wylocie oraz zmniejszenia siły otwierania).

4. Zasuwa z mechanizmem przeniesienia napędu powinna być zamontowana zgodnie z postanowieniami instrukcji obsługi produktu.

5. Jeśli zawór jest często otwierany i zamykany, smaruj go przynajmniej raz w miesiącu
