Szczegóły Produktu:
Zapłata:
|

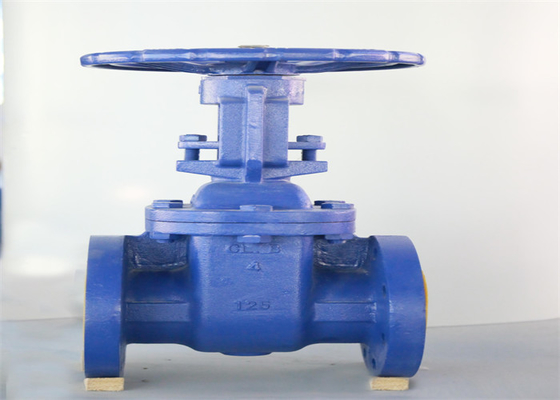

| Nazwa produktu: | Zasuwa kołnierzowa | Ciśnienie: | Niskie ciśnienie |
|---|---|---|---|
| Struktura: | Zasuwa z trzpieniem wznoszącym | Średni: | Ater, Vapou |
| Wielkość portu: | 2"~12" | Standard: | mss-70 |
| twarzą w twarz: | ASME B16.10 | Temperatura: | -10 do 200 ℃ |
| Kolor: | Niebieski | Materiał korpusu: | Ciągliwy metal |
| High Light: | Zasuwa kołnierzowa 125LB,zasuwa kołnierzowa API,6-calowa zasuwa kołnierzowa ANSI |
||

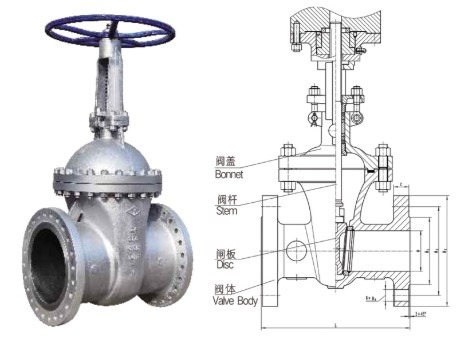

Zasuwa to brama z częściami otwierającymi i zamykającymi.Kierunek ruchu bramy jest prostopadły do kierunku przepływu płynu.Zasuwę można tylko całkowicie otworzyć i całkowicie zamknąć, nie regulować i dławić.Zasuwa jest uszczelniona przez kontakt pomiędzy gniazdem zasuwy a zasuwą.Zwykle powierzchnia uszczelniająca jest pokryta materiałami metalowymi w celu zwiększenia odporności na zużycie, takimi jak nakładanie 1Cr13, stl6, stal nierdzewna itp. Zasuwa ma sztywną zasuwę i elastyczną zasuwę.Według różnych zasuw, zasuwa dzieli się na sztywną zasuwę i elastyczną zasuwę.
| Projektowanie i produkcja | MSS S-70 |
| Twarzą w twarz | ANSI B16.10 |
| Koniec kołnierza | ANSI B16.1 |
| Test | MSS SP-70 |
Włącz lub wyłącz rurociągi, w których ciśnienie nominalne przekracza ciśnienie 125LB, a medium musi być trzpień, woda lub olej, które mogą być stosowane w przemyśle naftowym, chemicznym, farmaceutycznym i energetycznym
| ROZMIAR | 2"~12" |
| Normalny resres | 125LB |
| Odpowiednia temperatura | -10 do 200 ℃ |
| Test pieczęci | 1,41mpa |
| Test powłoki | 2,46mpa |
| Odpowiednie medium | olej gazowy wodny |

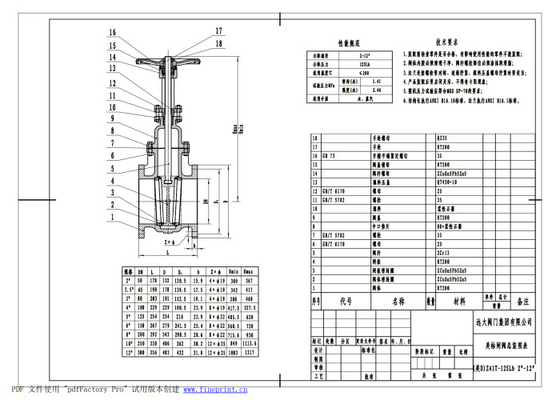

| częściowe imię | materiał |
| ciało | HT200 |
| pierścień uszczelniający korpusu | ZCuSn5Pb5Zn5 |
| pierścień tarczowy | ZCuSn5Pb5Zn5 |
| dysk | HT200 |
| trzon | 2Cr13 |
| orzech | 25 |
| śruba | 35 |
| uszczelka | 08+ grafit |
| czapeczka | HT200 |
| uszczelka | grafit |
| śruba | 35 |
| orzech | 25 |
| dławik do pakowania | QT450-10 |
| łodyga orzecha | ZCuSn5Pb5Zn5 |
| nakrętka maski | HT200 |
| Śruba dociskowa z rowkiem | 35 |
| koło | HT200 |
| nakrętka koła | Q235 |
| Rozmiar | DN | L | D | D1 | b | Zxô | Hmin | Hmaks | ф |
| 2" | 50 | 178 | 152 | 120,5 | 15,9 | 4xф19 | 310 | 368 | 203 |
| 2-1/2" | 65 | 190 | 178 | 139,5 | 17,5 | 4xф19 | 339,5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152,5 | 19,1 | 4xф19 | 377,7 | 464,7 | 203 |
| 4" | 100 | 229 | 229 | 190,5 | 23,9 | 8xф19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23,9 | 8xф22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241,5 | 25,4 | 8xф22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298,5 | 28,6 | 8xф22 | 715,6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30,2 | 12xф25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31,8 | 12xф25 | 1003 | 1317 | 508 |
Opór płynu jest mały, a powierzchnia uszczelniająca jest mniej szczotkowana i erodowana przez medium. Otwieranie i zamykanie jest energooszczędne. Kierunek przepływu medium jest nieograniczony, bez zakłócania przepływu i zmniejszania ciśnienia. Wzór użytkowy ma zalety prostego kształtu, krótkiej długości konstrukcyjnej, dobrej produkcyjności i szerokiego zakresu zastosowań.
Łatwo jest spowodować erozję i zarysowania między powierzchniami uszczelniającymi, co jest trudne w utrzymaniu.
Całkowity wymiar jest duży, co wymaga pewnej przestrzeni do otwierania i zamykania, a czas otwierania i zamykania jest długi
