Szczegóły Produktu:
Zapłata:
|
| Wielkość portu: | 200/250/300/350mm | Ciśnienie nominalne: | 1,0/1,6 MPa |
|---|---|---|---|
| Kierowca: | Pokrętło | Rodzaj: | Zawór motylkowy |
| Złącze: | Kołnierz | Numer modelu: | D341X-10/16Q |
| Ciało: | Żeliwo | Siedzenie: | NBR |
| Stosowanie: | Czystej wody | Temp.: | -10℃~80℃ |
| Standard: | GB12238 | Dostosowane: | ODM OEM |
| High Light: | Zawór motylkowy z kołnierzem z żeliwa sferoidalnego,zawór motylkowy z kołnierzem 1mpa,zawór motylkowy z kołnierzem dn300 |
||

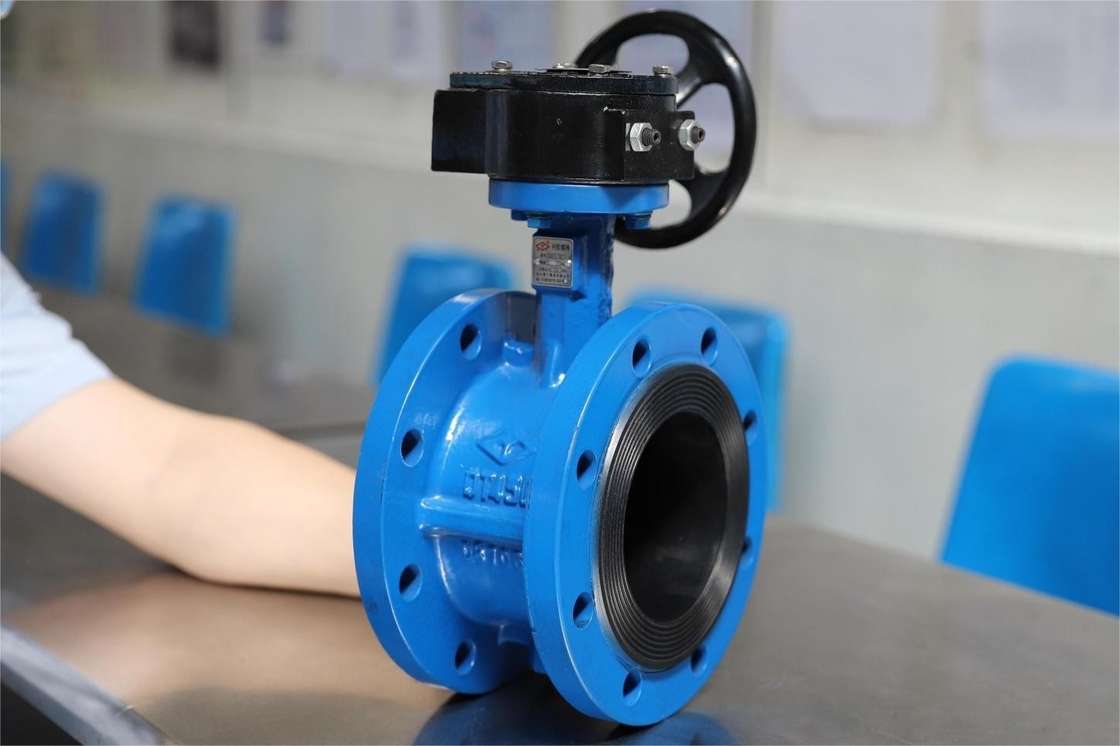

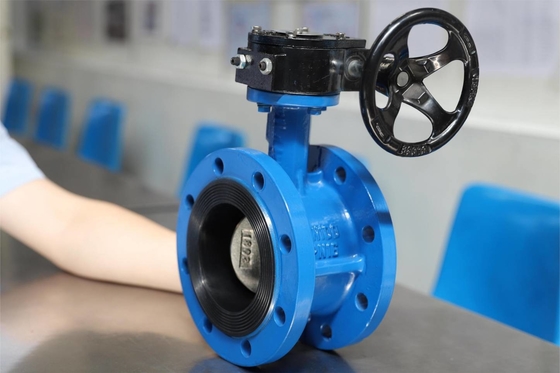

Zawór motylkowy z kołnierzem, jako element służący do realizacji włączania i wyłączania oraz sterowania przepływem w systemie rurociągów, był szeroko stosowany w wielu dziedzinach, takich jak ropa naftowa, przemysł chemiczny, metalurgia, energia wodna itp.
Zawór jest łatwy w obsłudze, szczelny w działaniu uszczelniającym i ma długą żywotność;Można go użyć do szybkiego odcięcia lub regulacji natężenia przepływu.Nadaje się na okazje wymagające niezawodnego uszczelnienia i dobrych właściwości regulacyjnych.
Zastosowanie gumowego uszczelnienia gniazda sprawia, że nadaje się do niższych temperatur i ciśnień, na ogół nie więcej niż 80 ℃ i nie więcej niż PN10, ale także zapewnia bardzo doskonałe właściwości uszczelniające.Dlatego najbardziej nadaje się do cieczy o normalnej temperaturze.
|
Model |
PN(MPa) |
Ciśnienie próbne (MPa) |
Temp. mediów |
Obowiązujące nośniki |
|
|
Siła (woda) |
Uszczelnienie (woda) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Woda |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Woda |
Korpus zaworu: żeliwo szare + NBR, żeliwo sferoidalne + NBR
Płyta motylkowa: QT450-10
Wrzeciono zaworu: 45
Pierścień uszczelniający typu D: NBR + EPDM
| Model | DN | Rozmiar | ||||
| mm | D | D1(PN10) | Z-φd | Ł | bf | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
※ W porównaniu z innymi zaworami o tej samej specyfikacji i klasie ciśnienia, zawór motylkowy z kołnierzem ma zalety krótkiej długości konstrukcji, niewielkich rozmiarów, lekkości i prostej konstrukcji.
※ Szybkie otwieranie i zamykanie, łatwa obsługa i może być używany do szybkiego otwierania i zamykania zaworów.
※ Ma dobrą funkcję regulacji przepływu i szczelność zamknięcia, długą żywotność i może być używany jako zawór regulacyjny.
※ Nadaje się do zaworów o dużej średnicy i jest szeroko stosowany w dużych rurociągach wodociągowych i odwadniających.
Gdy nie jest używany, należy go umieścić w suchym i wentylowanym pomieszczeniu, a oba końce należy przykryć osłonami przeciwpyłowymi, aby zapewnić czystość wewnętrznej komory zaworu.
W przypadku przechowywania na zewnątrz w celu bezpiecznego przechowywania, należy go podeprzeć, nie stykając się z podłożem i przykryć folią z tworzywa sztucznego w celu ochrony.
W przypadku ponownego użycia zaworu przechowywanego przez dłuższy czas należy sprawdzić, czy szczeliwo nie uległo uszkodzeniu i dodać oleju smarowego do każdej obracającej się części.
Podczas użytkowania należy regularnie sprawdzać zawór, aby zapewnić jego normalne użytkowanie, w tym regularnie dokręcać nakrętkę dławika zaworu, aby zrekompensować zużycie trzpienia zaworu.
Zawór musi być używany i konserwowany w określonym okresie serwisowym, w tym wymiana uszczelki, uszczelnienia, pierścienia uszczelniającego, kuli (w razie potrzeby) i innych par uszczelnień.
Utrzymywanie środowiska pracy zaworu w czystości może wydłużyć żywotność zaworu.
Skontaktuj się z nami, możesz uzyskać usługę dostosowywania OEM/ODM.
Tutaj można uzyskać wszelkiego rodzaju zawory z normami projektowymi i produkcyjnymi, takimi jak ANSI, API, DIN, BS, JIS i GOST.
W przypadku produktów z istniejącymi formami istnieje możliwość zamówienia 10 ton.Za mniej niż 10 ton możemy połączyć produkcję z innymi zleceniami.
Jeśli masz specjalne wymagania i duże zamówienia, możemy otworzyć nowe formy i wyprodukować.
Regularne produkty mogą być wysyłane bezpośrednio z magazynu.Próbki mogą być dostarczone przed wysyłką.
