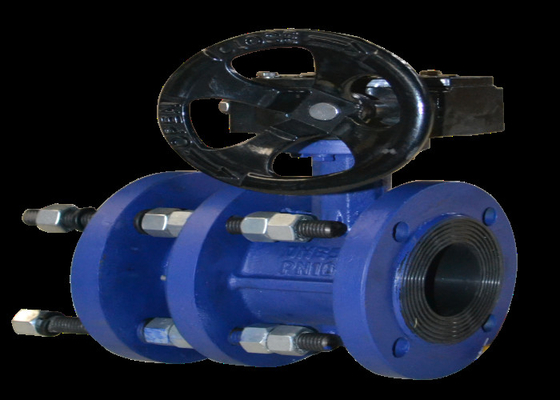

| Nazwa produktu: | Zawór motylkowy kołnierzowy | Materiał korpusu: | Żeliwo |
|---|---|---|---|
| Ciśnienie: | 1,0 MPa | Rozmiar: | DN50 do DN2000 |
| Kolor: | Niebieski lub życzenie klienta | Moc: | przekładnia ślimakowa |
| Rodzaj: | linia środkowa | połączyć: | kołnierz |
| Dysk: | Odlew stali | Przedłużacz: | Szare żelazo |
| High Light: | Kołnierzowe żeliwne zawory motylkowe,ślimakowe żeliwne zawory motylkowe,teleskopowy zawór zwrotny zwrotny |
||
Ten rodzaj zaworu może być szeroko stosowany w rurach wodociągowych i odprowadzających oraz gazowych w dziedzinie żywności, medycyny, przemysłu chemicznego, ropy naftowej, energii elektrycznej, przemysłu tekstylnego, papierniczego itp. Ma funkcję regulacji strumienia, przechwytywania średnie i kompensujące rozszerzanie się rurki na gorąco i kurczenie na zimno.
| ciśnienie | 1,0 mpa |
| Test powłoki (woda) | 1,5 mpa |
| test uszczelnienia (woda) | 1,1 mpa |
| temperatura | 80℃ |
| Materiał korpusu | Szare żelazo |
| Dysk | staliwa |
| Trzon | 2Cr13 |
| Przedłużacz | Szare żelazo |
| Gruczoł | Delikatny grafit |
| 型号.Rodzaj | Nominalna DN (mm) | L | Lmin | Lmaks | A | b | D | D1 | D2 | znaleźć | h | H1 |
| SD343X/F-10 | 50 | 171 | 156 | 186 | 180 | 200 | 165 | 125 | 99 | 4-18 | 80 | 309 |
| 65 | 175 | 160 | 190 | 180 | 200 | 185 | 145 | 118 | 4-18 | 95 | 337 | |
| 80 | 182 | 166 | 198 | 180 | 200 | 200 | 160 | 132 | 8-18 | 98 | 347 | |
| 100 | 208 | 188 | 228 | 180 | 200 | 220 | 180 | 156 | 8-18 | 114 | 373 | |
| 125 | 220 | 201 | 240 | 180 | 200 | 250 | 210 | 184 | 8-18 | 128 | 405 | |
| 150 | 226 | 206 | 246 | 270 | 280 | 285 | 240 | 211 | 8-22 | 139 | 440 | |
| 200 | 242 | 219 | 265 | 400 | 425 | 340 | 295 | 266 | 8-22 | 174 | 612 | |
| 250 | 267 | 240 | 295 | 400 | 425 | 390 | 350 | 319 | 12-22 | 215 | 693 | |
| 300 | 282 | 254 | 308 | 450 | 560 | 445 | 400 | 370 | 12-22 | 245 | 747 | |
| 350 | 300 | 272 | 327 | 450 | 560 | 505 | 460 | 429 | 16-22 | 270 | 802 | |
| 400 | 338 | 308 | 368 | 535 | 580 | 565 | 515 | 480 | 16-26 | 305 | 991 | |
| 450 | 340 | 310 | 370 | 535 | 580 | 615 | 565 | 530 | 20-26 | 325 | 1037 | |
| 500 | 362 | 332 | 392 | 535 | 580 | 670 | 620 | 582 | 20-26 | 360 | 1127 | |
| 600 | 408 | 375 | 441 | 570 | 660 | 780 | 725 | 682 | 20-30 | 445 | 1377 | |
| 700 | 430 | 400 | 460 | 750 | 730 | 895 | 840 | 794 | 24-30 | 505 | 1496 | |
| 800 | 475 | 445 | 499 | 750 | 730 | 1015 | 950 | 901 | 24-30 | 560 | 1584 | |
| 900 | 490 | 460 | 520 | 750 | 730 | 1110 | 1050 | 1001 | 28-30 | 630 | 1676 | |
| 1000 | 565 | 530 | 600 | 900 | 750 | 1230 | 1160 | 1112 | 32-33 | 680 | 1760 | |
| 1200 | 623 | 571 | 675 | 1000 | 925 | 1455 | 1380 | 1328 | 36-36 | 795 | 2018 | |
| 1400 | 722 | 682 | 760 | 1000 | 925 | 1675 | 1590 | 1530 | 36-36 | 900 | 2363 | |
| 1600 | 815 | 770 | 860 | 1000 | 925 | 1915 | 1820 | 1750 | 40-36 | 1100 | 2723 | |
| 1800 | 880 | 830 | 930 | 1100 | 980 | 2115 | 2020 | 1950 | 44-39 | 1124 | 2844 | |
| 2000 | 970 | 920 | 1020 | 1100 | 980 | 2325 | 2230 | 2150 | 48-42 | 1292 | 3127 |
