Szczegóły Produktu:
Zapłata:
|
| DN: | 700/800/900/1000mm | Korpus zaworu: | Żeliwo szare lub żeliwo sferoidalne |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Moc: | podręcznik |
| Struktura: | motyl | Port połączenia: | Kołnierz |
| Dostosowane: | tak | Podanie: | Woda |
| Obowiązująca temperatura: | ≤80℃ | Norma produkcyjna: | GB12238 |
| Kolor: | Niebieski | Minimalne zamówienie: | 10 kawałków |
| High Light: | żeliwny motylkowy zawór kołnierzowy,nbr motylkowy zawór kołnierzowy,ręczny kołnierzowy zawór motylkowy |
||

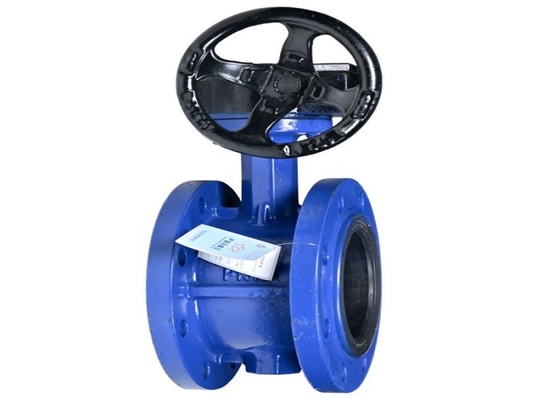

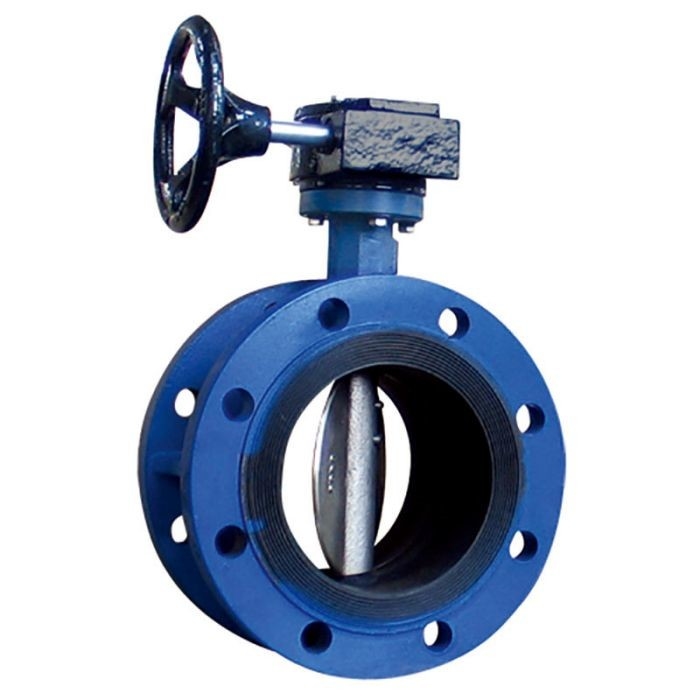

Zawór motylkowy z kołnierzem ma zalety małej długości konstrukcyjnej i wysokości całkowitej, dużej prędkości otwierania i zamykania, niskiego oporu płynu po pełnym otwarciu i czułej kontroli przepływu po otwarciu do około 15 ~ 17 stopni.Zasada konstrukcyjna przepustnicy kołnierzowej jest najbardziej odpowiednia do wykonywania zaworów o dużej średnicy.
W następujących warunkach pracy zalecane są zawory motylkowe:
1 Wymagane jest dławienie, regulacja i kontrola natężenia przepływu;
2 Media błotne i media zawierające cząstki stałe;
3 Gdzie wymagana jest mała długość konstrukcji zaworu;
4 Okazje wymagające dużej szybkości otwierania i zamykania;
5 Gdzie różnica ciśnień jest niewielka.
| Model | DN | Rozmiar | ||||
| mm | D | D1(PN10) | Z-φd | Ł | bf | |
| D341X-10 | 700 | 895 | 840 | 24-φ31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-φ34 | 318 | 44-5 | |
| 900 | 1115 | 1050 | 28-φ34 | 330 | 46-5 | |
| 1000 | 1230 | 1160 | 28-φ37 | 410 | 50-5 | |
Specyfikacja wydajności zaworu motylkowego z kołnierzem
|
Model |
PN(MPa) |
Ciśnienie próbne (MPa) |
Obowiązująca temperatura |
Obowiązujące nośniki |
|
|
Siła (woda) |
Uszczelnienie (woda) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Woda |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Woda |
1. Gdy nie jest używany, należy go umieścić w suchym i wentylowanym pomieszczeniu, a oba końce należy przykryć osłonami przeciwpyłowymi, aby upewnić się, że wewnętrzna komora zaworu jest czysta.
2. W przypadku przechowywania na zewnątrz w celu bezpiecznego przechowywania, należy go podeprzeć, nie stykać się z podłożem i przykryć folią z tworzywa sztucznego w celu ochrony.
3. W przypadku ponownego użycia zaworu przechowywanego przez długi czas należy sprawdzić, czy szczeliwo nie uległo uszkodzeniu i dodać oleju smarowego do każdej obracającej się części.
4. Podczas użytkowania należy regularnie sprawdzać zawór, aby zapewnić jego normalne użytkowanie, w tym regularnie dokręcać nakrętkę dławika zaworu, aby zrekompensować zużycie trzpienia zaworu.
5. Zawór musi być używany i konserwowany w określonym okresie serwisowym, łącznie z wymianą uszczelki, szczeliwa, pierścienia uszczelniającego, kuli (w razie potrzeby) i innych par uszczelnień.
6. Utrzymanie środowiska pracy zaworu w czystości może wydłużyć żywotność zaworu.
