Szczegóły Produktu:
Zapłata:
|

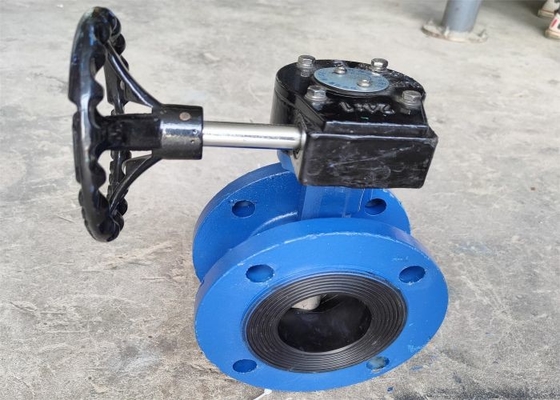

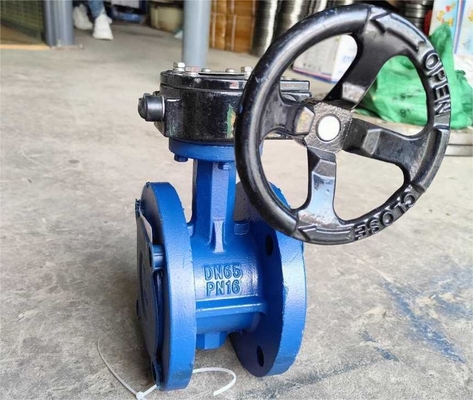

| Rodzaj: | Zawór motylkowy | Tryb transmisji: | Pokrętło |
|---|---|---|---|
| DN: | 2 2,5 3 cale | PN: | 1,0 MPa |
| Formularz połączenia: | Kołnierz | Kolor: | Niebieski |
| Materiały korpusu zaworu: | żeliwo + NRB | Materiał płytki motylkowej: | QT450-10 |
| Obowiązujący nośnik: | Woda | Obowiązująca temperatura: | ≤80℃ |
| Norma produkcyjna: | GB12238 | Minimalne zamówienie: | 10 SZTUK |
| High Light: | niebieski motylkowy zawór kołnierzowy,dn 3-calowy kołnierzowy zawór motylkowy,dn 2-calowy motylkowy zawór kołnierzowy |
||
Uszczelnienie wałka zaworu jest kontrolowane przez dodanie gumy do powierzchni obrotowej między płytką motylkową a gniazdem zaworu.Płytka motylkowa z gumową powierzchnią uszczelniającą i gumową wykładziną jest przystosowana do zapewnienia, że wałek zaworu nie styka się z płynnym medium we wnęce, przy szczelnym uszczelnieniu i długiej żywotności.
|
Model |
DN |
Rozmiar |
||||
|
D341X-10 |
mm |
D |
D1(PN10) |
Z-φd |
Ł |
bf |
|
50 |
160 |
125 |
4-φ18 |
108 |
20-3 |
|
|
65 |
180 |
145 |
4-φ18 |
112 |
20-3 |
|
|
80 |
195 |
160 |
8-φ18 |
114 |
22-3 |
|
Zawór motylkowy z kołnierzem nadaje się do zastosowań wymagających niezawodnego uszczelnienia i dobrych właściwości regulacyjnych.Można go użyć do szybkiego odcięcia lub regulacji natężenia przepływu.Służy do regulacji przepływu i przechwytywania medium w rurociągach wodociągowych i kanalizacyjnych oraz gazowych przemysłu spożywczego, medycznego, chemicznego, naftowego, elektroenergetycznego, tekstylnego, papierniczego itp. o temperaturze ≤80℃ i ciśnieniu nominalnym ≤1,6 MPa.
| Model | PN(MPa) | Ciśnienie próbne (MPa) | Obowiązująca temperatura | Obowiązujące nośniki | |
| Siła (woda) | Uszczelnienie (woda) | ||||
| D341X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | Woda |
| D341X-16Q | 1.6 | 2.4 | 1,76 | ≤80℃ | Woda |
